GB/T 5356-2008

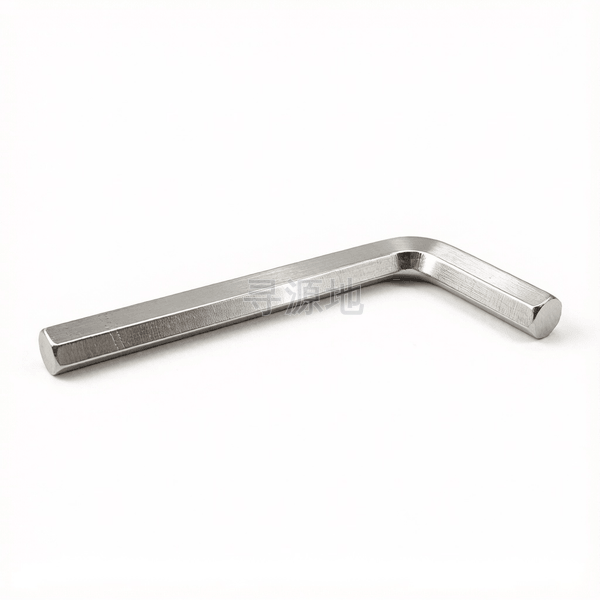

加长型内六角扳手

Extra-long hexagon socket screw keys

本标准已废止，现行替代版本为：GB/T 5356-2021

国标 GB	国际 ISO	德标 DIN
GB/T 5356-2008	ISO 2936	DIN 911

螺纹尺寸 d		1.3	1.5	2	2.5	3	3.5	4	4.5	5	6	7	8	9	10	11	12	13	14	15	16	17	18
s	对边宽度最大值	1.27	1.5	2	2.5	3	3.5	4	4.5	5	6	7	8	9	10	11	12	13	14	15	16	17	18
s	对边宽度最小值	1.24	1.48	1.96	2.46	2.96	3.45	3.95	4.45	4.95	5.95	6.94	7.94	8.94	9.94	10.89	11.89	12.89	13.89	14.89	15.89	16.89	17.89
e	max	1.42	1.68	2.25	2.82	3.39	3.96	4.53	5.1	5.67	6.81	7.94	9.09	10.23	11.37	12.51	13.65	14.79	15.93	17.07	18.21	19.35	20.49
e	对角宽最小值	1.37	1.63	2.18	2.75	3.31	3.91	4.44	5.04	5.58	6.71	7.85	8.97	10.1	11.23	12.31	13.44	14.56	15.7	16.83	17.97	19.09	20.21
L1	max	81	91.5	102	114.5	129	140	144	156	165	186	197	208	219	234	247	262	277	294	307	307	337	358
L1	min	79	89.5	100	110.5	125	136	140	152	161	182	191	202	213	228	241	256	270	287	300	300	330	351
L2	max	13	15.5	18	20.5	23	25.5	29	30.5	33	38	41	44	47	50	53	57	63	70	73	76	80	84
L2	min	11	13.5	16	18.5	21	23.5	27	28.5	31	36	39	42	45	48	51	55	60	67	70	73	77	81

该标准（GB/T 5356-2008）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级工业装配工具级

推荐性能等级S2高强度合金工具钢; Cr-V铬钒钢 (硬度 58~62HRC)

表面处理规范表面镀硬铬防锈;磷化发黑;雾面珍珠镍;粉末喷涂辨色

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：61

所属工业领域：其他紧固件

核心连接场景：通用工业装配

主要功能用途：紧固件连接

典型应用节点：

各类内六角圆柱头螺钉、沉头螺钉、紧定螺钉手动精密预紧紧固与拆卸

产品等级（精度）：工业装配工具级

常用材料与性能等级：S2高强度合金工具钢; Cr-V铬钒钢 (硬度 58~62HRC)

对应国际/德标：DIN 911; ISO 2936; GB/T 5356

推荐表面防腐：表面镀硬铬防锈;磷化发黑;雾面珍珠镍;粉末喷涂辨色

全流程工序步骤：

Cr-V/S2六角冷拉合金钢丝 → 矫直按定尺切断 → 数控倒角机修光端面(或车削球头端) → 高吨位折弯机冷弯成90°L型 → 盐浴或保护气氛整体淬火高温回火 → 表面镀硬铬或磷化发黑 → 扭力破坏试验 → 塑料夹套装入库
