国标平台标准档案编号：BJT-GB-53-2D2B
现行有效
GB 53-1976

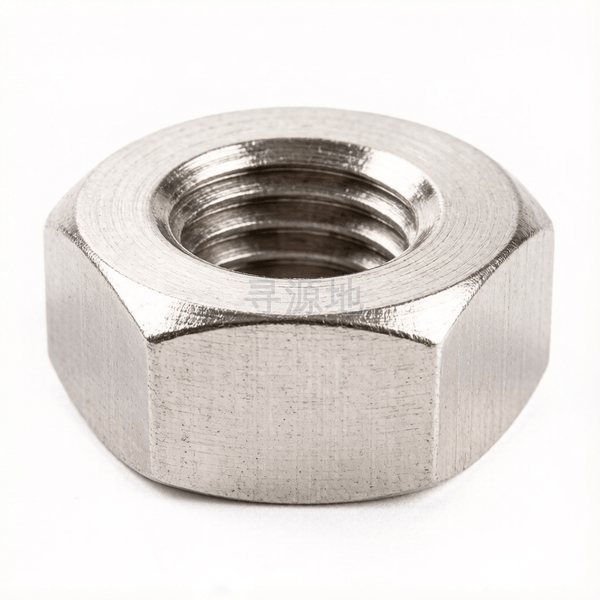

小六角薄螺母
Hexagon thin nuts
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB 53-1976 | ISO 4035 | DIN 439 | ASME B18.2.2 |
螺纹尺寸 d | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 | M36 | M42 | M48 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3.5 | 4 | 4.5 | 5 |
| s | 对边宽度 最大值 | 12 | 14 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 50 | 55 | 65 |
| s | 对边宽度 最小值 | 11.76 | 13.76 | 16.76 | 18.72 | 21.72 | 23.72 | 26.72 | 29.72 | 31.66 | 35.66 | 40.66 | 49.66 | 54.6 | 64.6 |
| e | 对角宽度 | 13.8 | 16.2 | 19.6 | 21.9 | 25.4 | 27.7 | 31.2 | 34.6 | 36.9 | 41.6 | 47.3 | 57.7 | 63.5 | 75 |
| k | 头部厚度 最大值 | 5.24 | 6.24 | 7.29 | 8.29 | 8.29 | 9.29 | 9.29 | 10.29 | 12.29 | 12.35 | 14.35 | 16.35 | 18.35 | 18.35 |
| k | 头部厚度 最小值 | 4.76 | 5.76 | 6.71 | 7.71 | 7.71 | 8.71 | 8.71 | 9.71 | 11.71 | 11.65 | 13.65 | 15.65 | 17.65 | 17.65 |
该标准（GB 53-1976）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 / B级 (6H)
推荐性能等级04级; 05级; A2-035
表面处理规范镀锌钝化;发黑涂油;达克罗;本色酸洗
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
双螺母对顶防松锁死、传动丝杆轴端微调行程限位、狭窄空间固定
生产制造工艺与质量控制
产品等级（精度）：A级 / B级 (6H)
常用材料与性能等级：04级; 05级; A2-035
对应国际/德标：GB/T 6172.1; DIN 439; ISO 4035; ASME B18.2.2
推荐表面防腐：镀锌钝化;发黑涂油;达克罗;本色酸洗
全流程工序步骤：
低碳钢线材 → 冷拔拔丝 → 冷镦机多工位切断成型扁平六角体 → 冲内孔 → 自动攻丝机攻内螺纹 → 清洗去毛刺 → 表面电镀处理 → 脱水烘干 → 装袋包装
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
