GB/T 33943-2017

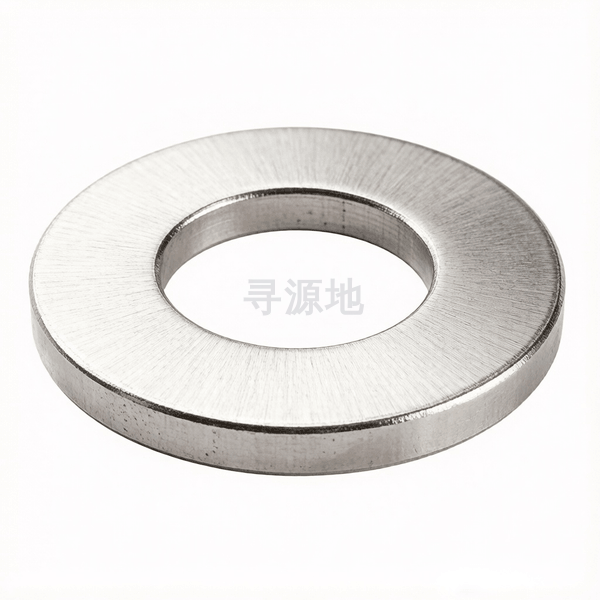

钢结构高强度锚固用平垫圈
High strength plain washers
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 33943-2017 | ISO 7089 | DIN 125A |
螺纹尺寸 d | Φ20 | Φ22 | Φ24 | Φ27 | Φ30 | Φ33 | Φ36 | Φ39 | Φ42 | Φ45 | Φ48 | Φ52 | Φ56 | Φ60 | Φ64 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | max | 4.3 | 5.6 | 5.6 | 5.6 | 5.6 | 5.6 | 6.6 | 6.6 | 9.2 | 9.2 | 9.2 | 11.2 | 11.2 | 11.2 | 11.2 |
| h | min | 3.7 | 4.4 | 4.4 | 4.4 | 4.4 | 4.4 | 5.4 | 5.4 | 6.8 | 6.8 | 6.8 | 8.8 | 8.8 | 8.8 | 8.8 |
| dc | 法兰外径 最大值 | 37 | 39 | 44 | 50 | 56 | 60 | 66 | 72 | 78 | 85 | 92 | 100 | 105 | 110 | 115 |
| dc | 法兰外径 最小值 | 36 | 38 | 43 | 49 | 54.8 | 58.8 | 64.8 | 70.8 | 76.8 | 83.6 | 90.6 | 98.4 | 103.6 | 107.8 | 113.6 |
| d | 大径 最大值 | 21.52 | 23.52 | 25.52 | 28.52 | 31.62 | 34.62 | 37.62 | 41.02 | 44.02 | 47.02 | 50.02 | 54.74 | 58.74 | 62.74 | 66.74 |
| d | 大径 最小值 | 21 | 23 | 25 | 28 | 31 | 34 | 37 | 40.4 | 43.4 | 46.4 | 49.4 | 54 | 58 | 62 | 66 |
GB/T 33943-2017 国家标准规范技术条件与参数矩阵
| 材料 | ||
材料 |
| |
硬度 | 范围 |
|
公差 | 产品等级 |
|
标准 | ||
表面处理 |
| |
表面缺陷 |
| |
| a 热浸镀锌垫圈硬度范围为270HV~445HV。 b 在不影响螺栓机械性能或功能特性的条件下，供需协议可以使用其他涂镀层。不允许使用镉或镉合金镀层。 | ||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
扩大螺栓与螺母预紧支撑受力面积、保护连接件基材表面抗压痕、弥补装配孔径公差偏大
生产制造工艺与质量控制
产品等级（精度）：A级 (d≤36mm); C级 (d>36mm)
常用材料与性能等级：100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
对应国际/德标：GB/T 97.1; DIN 125A; ISO 7089 (平垫); DIN 9021 (大垫圈)
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
全流程工序步骤：
冷轧碳钢或不锈钢卷带 → 开卷校平 → 高速冲床连续级进模精密冲孔与落料 → 滚筒振动光饰机去冲剪毛刺 → 热处理淬火回火(高硬度垫圈) → 表面电镀锌/热浸锌 → 除水离心烘干 → 计数称重打包
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
