国标平台标准档案编号：BJT-GB-30-B8E6
现行有效
GB 30-1976

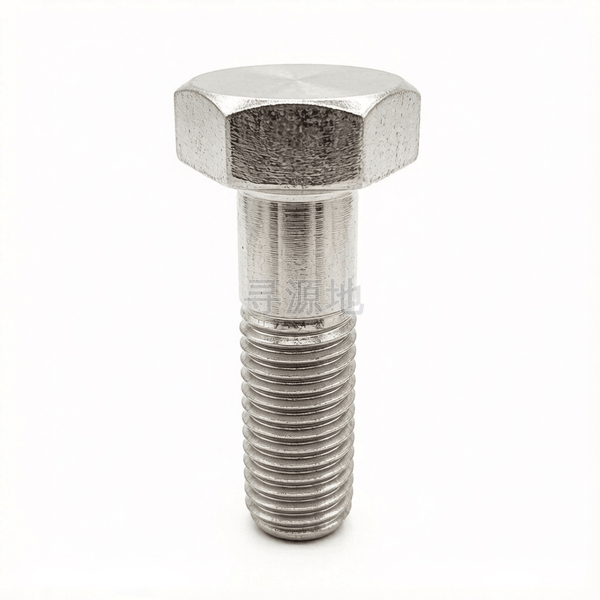

六角头螺栓
Hexagon head bolts
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB 30-1976 | ISO 4017 | DIN 933 | ASME B18.2.1 |
螺纹尺寸 d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 | M36 | M42 | M48 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3.5 | 4 | 4.5 | 5 |
| s | 对边宽度 最大值 | 5.5 | 7 | 8 | 10 | 14 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 46 | 55 | 65 | 75 |
| s | 对边宽度 最小值 | 5.34 | 6.8 | 7.8 | 9.8 | 13.76 | 16.76 | 18.72 | 21.72 | 23.72 | 26.72 | 29.72 | 31.66 | 35.66 | 40.66 | 45.66 | 54.6 | 64.6 | 74.6 |
| e | 对角宽 最小值 | 6.3 | 8.1 | 9.2 | 11.5 | 16.2 | 19.6 | 21.9 | 25.4 | 27.7 | 31.2 | 34.6 | 36.9 | 41.6 | 47.3 | 53.1 | 63.5 | 75 | 86.5 |
| k | 头部厚度 最大值 | 2.2 | 3 | 3.74 | 4.24 | 5.74 | 7.29 | 8.29 | 9.29 | 10.29 | 12.35 | 13.35 | 14.35 | 15.35 | 17.35 | 19.42 | 23.42 | 26.42 | 30.42 |
| k | 头部厚度 最小值 | 1.8 | 2.6 | 3.26 | 3.76 | 5.26 | 6.71 | 7.71 | 8.71 | 9.71 | 11.65 | 12.65 | 13.65 | 14.65 | 16.65 | 18.58 | 22.58 | 25.58 | 29.58 |
| r | 过渡圆角 最小值 | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 | 0.6 | 0.6 | 0.6 | 1 | 1 | 1 | 1 | 1 | 1 | 1.5 | 1.5 | 1.5 |
| ds | max | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 36 | 42 | 48 |
GB 30-1976 国家标准规范技术条件与参数矩阵
技术条件 |
|
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/装备制造
核心连接场景：机械设备装配、管道法兰、钢结构、汽车、船舶等各行业连接
主要功能用途：与螺母配合，通过螺纹夹紧力将两个或多个被连接件紧固为一体
典型应用节点：
通用机械设备组装、管道支架固定、机加工零件通孔对夹锁紧
生产制造工艺与质量控制
产品等级（精度）：A级/B级 (GB/T 5783或同等标准)
常用材料与性能等级：4.8; 8.8; 10.9; A2-70
对应国际/德标：DIN 933; ISO 4017; ASME B18.2.1; GB/T 5783
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑
全流程工序步骤：
盘条退火 → 酸洗拔丝 → 多工位冷镦切六角 → 滚丝搓牙 → 网带炉调质淬火回火 → 表面电镀/热浸锌 → 除氢退脆 → 全检包装入库
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
