国标平台标准档案编号：BJT-GB-29-5ABA
现行有效
GB 29-1976

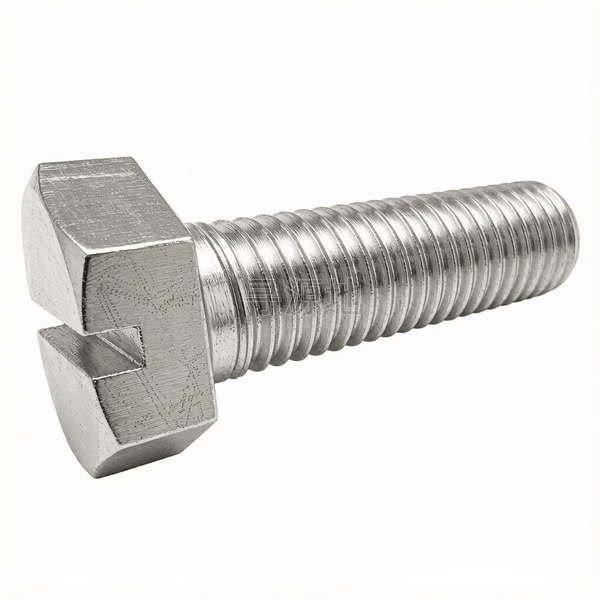

六角头开槽螺栓
Slotted hexagon bolts
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB 29-1976 | ISO 4017 | DIN 933 | ASME B18.2.1 |
螺纹尺寸 d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | |
|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 |
| s | 对边宽度 最大值 | 5.5 | 7 | 8 | 10 | 14 | 17 | 19 |
| s | 对边宽度 最小值 | 5.34 | 6.8 | 7.8 | 9.8 | 13.76 | 16.76 | 18.72 |
| e | 对角宽度 | 6.3 | 8.1 | 9.2 | 11.5 | 16.2 | 19.6 | 21.9 |
| k | 头部厚度 最大值 | 2.2 | 3 | 8.24 | 4.24 | 5.74 | 7.29 | 8.29 |
| k | 头部厚度 最小值 | 1.8 | 2.6 | 7.76 | 3.76 | 5.26 | 6.71 | 7.71 |
| r | 过渡圆角 最小值 | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 | 0.6 |
| t | max | 1.3 | 1.7 | 2 | 2.3 | 2.8 | 3.3 | 3.85 |
| t | min | 0.8 | 1.2 | 1.5 | 1.8 | 2.3 | 2.8 | 3.25 |
| n | max | 0.96 | 1.25 | 1.45 | 1.75 | 2.25 | 2.75 | 3.25 |
该标准（GB 29-1976）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级/B级 (GB/T 5783或同等标准)
推荐性能等级4.8; 8.8; 10.9; A2-70
表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/装备制造
核心连接场景：机械设备装配、管道法兰、钢结构、汽车、船舶等各行业连接
主要功能用途：与螺母配合，通过螺纹夹紧力将两个或多个被连接件紧固为一体
典型应用节点：
通用机械设备组装、管道支架固定、机加工零件通孔对夹锁紧
生产制造工艺与质量控制
产品等级（精度）：A级/B级 (GB/T 5783或同等标准)
常用材料与性能等级：4.8; 8.8; 10.9; A2-70
对应国际/德标：DIN 933; ISO 4017; ASME B18.2.1; GB/T 5783
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑
全流程工序步骤：
盘条退火 → 酸洗拔丝 → 多工位冷镦切六角 → 滚丝搓牙 → 网带炉调质淬火回火 → 表面电镀/热浸锌 → 除氢退脆 → 全检包装入库
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
