国标平台标准档案编号：BJT-GB-27704-I.2-D2AA
现行有效
GB 27704-I.2-2011

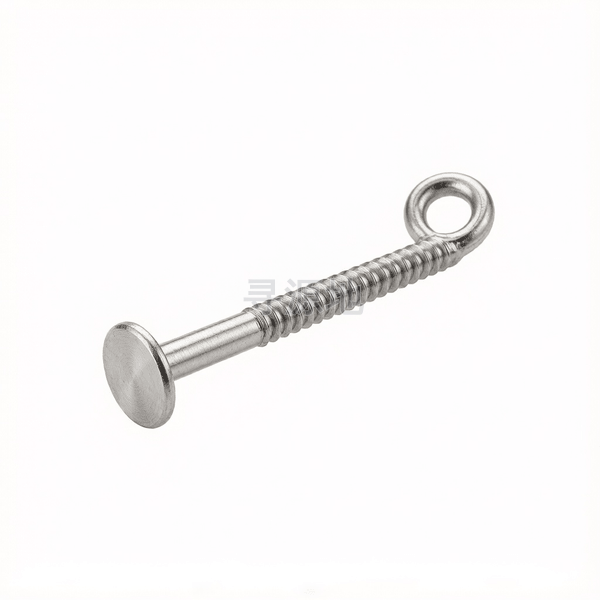

环形柄130°普通卷钉 表I.2
Annular ringed shank 130°flat nails-Table I.2
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB 27704-I.2-2011 | ISO 4026~4029 | DIN 913 |
螺纹尺寸 d | Φ2.1 | Φ2.3 | Φ2.5 | Φ2.87 | Φ3.05 | Φ3.33 | Φ3.4 | Φ3.75 | Φ4.1 | |
|---|---|---|---|---|---|---|---|---|---|---|
| k | 头部厚度 最大值 | 0.8 | 0.9 | 0.9 | 1.1 | 1.1 | 1.2 | 1.2 | 1.4 | 1.5 |
| k | 头部厚度 最小值 | 0.6 | 0.7 | 0.7 | 0.9 | 0.9 | 1 | 1 | 1.2 | 1.3 |
| dk | 头部外径 最大值 | 5.1 | 5.9 | 6.3 | 7.3 | 7.3 | 7.5 | 7.5 | 7.9 | 7.9 |
| dk | 头部外径 最小值 | 4.5 | 5.3 | 5.7 | 6.7 | 6.7 | 6.9 | 6.9 | 7.3 | 7.3 |
| d | 大径 最大值 | 2.4 | 2.6 | 2.8 | 3.2 | 3.3 | 3.6 | 3.7 | 4.1 | 4.4 |
| d | 大径 最小值 | 2.2 | 2.4 | 2.6 | 3 | 3.1 | 3.4 | 3.5 | 3.9 | 4.2 |
| d1 | 参数值 | 3.5 | 4 | 4 | 5 | 5 | 5.6 | 5.6 | 5.6 | 5.6 |
| ds | max | 2.14 | 2.34 | 2.54 | 2.91 | 3.1 | 3.38 | 3.45 | 3.81 | 4.15 |
| ds | min | 2.06 | 2.26 | 2.46 | 2.83 | 3 | 3.28 | 3.35 | 3.71 | 4.05 |
GB 27704-I.2-2011 国家标准规范技术条件与参数矩阵
材料 |
|
|
| |
标准 | ||||
表面处理 |
|
|
| |
机械性能 | 硬度 |
|
|
|
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：其他紧固件
核心连接场景：通用工业装配
主要功能用途：紧固件连接
典型应用节点：
传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80
推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
全流程工序步骤：
SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
