GB 27704-H.1-2011

双帽钉表H.1

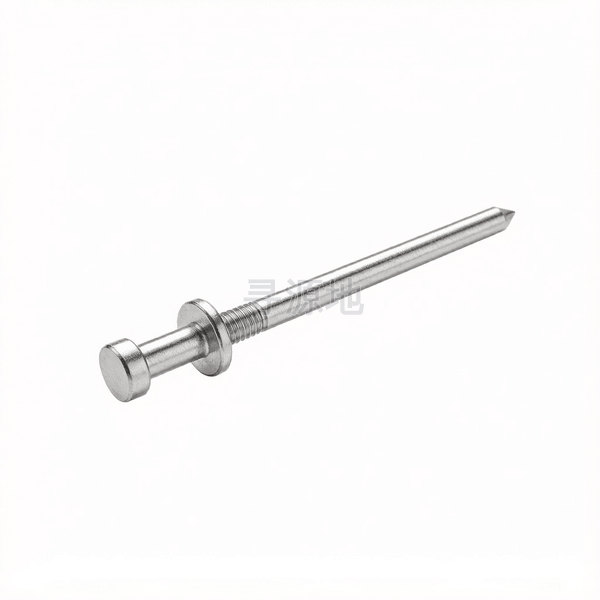

Double cap nail-Table H.1

国标 GB	国际 ISO	德标 DIN
GB 27704-H.1-2011	ISO 4026~4029	DIN 913

螺纹尺寸 d		Φ2.9	Φ3.4	Φ3.8	Φ4.1	Φ4.9	Φ5.3
dk	头部外径最大值	5	6.2	6.7	7.4	8.2	8.6
dk	头部外径最小值	4.4	5.6	6.1	6.8	7.6	8
t	max	1.9	2.2	2.5	2.7	3.2	3.3
t	min	1.5	1.8	2.1	2.3	2.8	2.9
dk1	max	7	7.4	8.2	9	9.8	11.4
dk1	min	6.4	6.8	7.6	8.4	9.2	10.8
ds	max	2.95	3.48	3.88	4.18	4.98	5.38
ds	min	2.85	3.32	3.72	4.02	4.82	5.22
L1	参数值	6.5	6.5	8	9.5	9.5	11
t1	max	1.3	1.5	1.7	1.8	2.2	2.3
t1	min	0.9	1.1	1.3	1.4	1.8	1.9

GB 27704-H.1-2011 国家标准规范技术条件与参数矩阵


材料		低碳钢	优质碳素钢	不锈钢
材料		标准	GB/T 701	GB/T 4354	GB/T 4232
表面处理		1、钢钉表面可采用电化学镀处理。电化学镀层表面应均匀有光泽,附着牢固,不应有起泡、脱落、黑点或漏镀等缺陷,局部镀层厚度应不小于0.003mm,符合GB/T 5267.1的规定； 2、钢钉表面可采用机械镀锌处理。镀层表面应无漏镀、无黑点、无起皮、均匀平滑,附着牢固;锌层厚度应不小于0.005 mm,表面应符合JB/T 8928的规定。经过机械镀锌处理的表面,只要锌层厚度不小于规定值，被镀表面允许存在发暗或浅灰色的色彩不均匀区域； 3、钢钉表面可采用热浸镀锌处理。锌层表面应无漏镀、无黑点、无起皮、无锌刺、均匀平滑、附着牢固、彼此无粘连;锌层厚度应不小于0.035mm,符合GB/T 13912的规定。经过热浸镀锌处理的表面，只要锌层厚度不小于规定值,被镀表面允许存在发暗或浅灰色的色彩不均匀区域； 4、钢钉表面可采用涂料进行表面涂装;涂装层应覆盖均匀牢固,应无漏涂、无脱落。	1、钢钉表面可采用电化学镀处理。电化学镀层表面应均匀有光泽,附着牢固,不应有起泡、脱落、黑点或漏镀等缺陷,局部镀层厚度应不小于0.003mm,符合GB/T 5267.1的规定； 2、钢钉表面可采用机械镀锌处理。镀层表面应无漏镀、无黑点、无起皮、均匀平滑,附着牢固;锌层厚度应不小于0.005 mm,表面应符合JB/T 8928的规定。经过机械镀锌处理的表面,只要锌层厚度不小于规定值，被镀表面允许存在发暗或浅灰色的色彩不均匀区域； 3、钢钉表面可采用热浸镀锌处理。锌层表面应无漏镀、无黑点、无起皮、无锌刺、均匀平滑、附着牢固、彼此无粘连;锌层厚度应不小于0.035mm,符合GB/T 13912的规定。经过热浸镀锌处理的表面，只要锌层厚度不小于规定值,被镀表面允许存在发暗或浅灰色的色彩不均匀区域； 4、钢钉表面可采用涂料进行表面涂装;涂装层应覆盖均匀牢固,应无漏涂、无脱落。	1、钢钉表面可采用电化学镀处理。电化学镀层表面应均匀有光泽,附着牢固,不应有起泡、脱落、黑点或漏镀等缺陷,局部镀层厚度应不小于0.003mm,符合GB/T 5267.1的规定； 2、钢钉表面可采用机械镀锌处理。镀层表面应无漏镀、无黑点、无起皮、均匀平滑,附着牢固;锌层厚度应不小于0.005 mm,表面应符合JB/T 8928的规定。经过机械镀锌处理的表面,只要锌层厚度不小于规定值，被镀表面允许存在发暗或浅灰色的色彩不均匀区域； 3、钢钉表面可采用热浸镀锌处理。锌层表面应无漏镀、无黑点、无起皮、无锌刺、均匀平滑、附着牢固、彼此无粘连;锌层厚度应不小于0.035mm,符合GB/T 13912的规定。经过热浸镀锌处理的表面，只要锌层厚度不小于规定值,被镀表面允许存在发暗或浅灰色的色彩不均匀区域； 4、钢钉表面可采用涂料进行表面涂装;涂装层应覆盖均匀牢固,应无漏涂、无脱落。
机械性能	硬度	经过热处理获得较高硬度的钢钉,钉杆直径大于2.2mm的钢钉硬度应不小49HRC;钉杆直径小于或等2.2mm的钢钉硬度应不小于45HRC；未经热处理的钢钉对硬度不做要求	经过热处理获得较高硬度的钢钉,钉杆直径大于2.2mm的钢钉硬度应不小49HRC;钉杆直径小于或等2.2mm的钢钉硬度应不小于45HRC；未经热处理的钢钉对硬度不做要求	经过热处理获得较高硬度的钢钉,钉杆直径大于2.2mm的钢钉硬度应不小49HRC;钉杆直径小于或等2.2mm的钢钉硬度应不小于45HRC；未经热处理的钢钉对硬度不做要求

工程应用场景与制造工艺画像

应用热度指数：61

行业工况与连接用途

所属工业领域：其他紧固件

核心连接场景：通用工业装配

主要功能用途：紧固件连接

典型应用节点：

传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定

生产制造工艺与质量控制

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢

对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80

推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)

全流程工序步骤：

SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
