国标平台标准档案编号：BJT-GB-2670.2-F162
废止
替代新版：GB/T 2670.2-2017→
GB/T 2670.2-2004

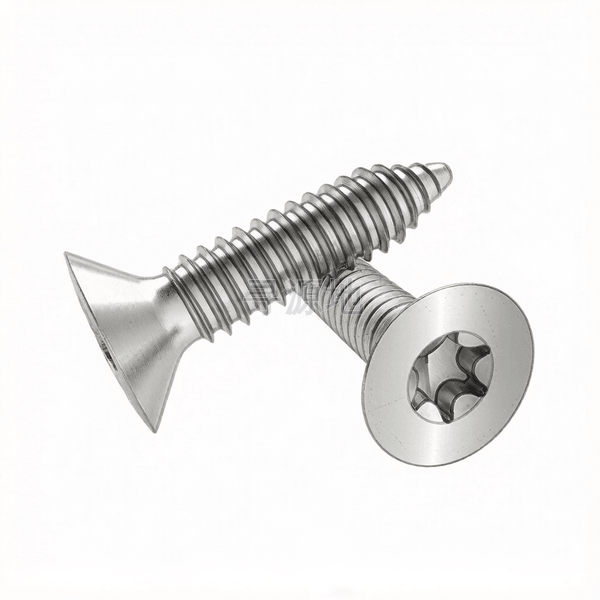

90°梅花槽沉头自攻螺钉 R型
6-Lobe 90°flat head tapping screws-type R
本标准已废止，现行替代版本为：GB/T 2670.2-2017
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 2670.2-2004 | ISO 7049 | DIN 7981 | ASME B18.6.4 |
螺纹尺寸 d | ST2.9 | ST3.5 | ST4.2 | ST4.8 | ST5.5 | ST6.3 | |
|---|---|---|---|---|---|---|---|
| P | 螺距 | 1.1 | 1.3 | 1.4 | 1.6 | 1.8 | 1.8 |
| e | 对角宽度 | 2.8 | 3.35 | 3.95 | 4.5 | 4.5 | 5.6 |
| k | 头部厚度 最大值 | 1.7 | 2.35 | 2.6 | 2.8 | 3 | 3.15 |
| dk | 头部外径 最大值 | 5.5 | 7.3 | 8.4 | 9.3 | 10.3 | 11.3 |
| dk | 头部外径 最小值 | 5.2 | 6.9 | 8 | 8.9 | 9.9 | 10.9 |
| d | 大径 最大值 | 2.9 | 3.53 | 4.22 | 4.8 | 5.46 | 6.25 |
| d | 大径 最小值 | 2.76 | 3.35 | 4.04 | 4.62 | 5.28 | 6.03 |
| a | 末端距 | 1.1 | 1.3 | 1.4 | 1.6 | 1.8 | 1.8 |
| t | max | 0.91 | 1.3 | 1.58 | 1.78 | 2.03 | 2.42 |
| t | min | 0.65 | 1 | 1.14 | 1.39 | 1.65 | 2.02 |
| d1 | max | 2.18 | 2.64 | 3.1 | 3.58 | 4.17 | 4.88 |
| d1 | min | 2.08 | 2.51 | 2.95 | 3.43 | 3.99 | 4.7 |
| No. | 参数值 | — | — | — | — | — | — |
GB/T 2670.2-2004 国家标准规范技术条件与参数矩阵
| 钢 | ||
材料 | 标准 |
|
螺纹 | ||
机械性能 | ||
公差 | 产品等级 |
|
标准 | ||
内六角花形 | ||
表面处理 |
| |
验收及包装 | ||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：建筑装修/家具
核心连接场景：薄板连接、家具装配、电器外壳固定、石膏板安装
主要功能用途：在预制孔或薄板中自行攻出内螺纹，实现可拆卸连接，适用于金属薄板、塑料及木质件
典型应用节点：
白色家电钣金装配、控制机箱薄板搭接、仪器仪表塑料壳体紧固、室内装修型材固定
生产制造工艺与质量控制
产品等级（精度）：A级 (成型自攻级)
常用材料与性能等级：渗碳淬火 (表面硬度≥560HV, 芯部270~390HV); 410不锈钢; 304
对应国际/德标：DIN 7981; DIN 7982; ISO 7049; ASME B18.6.4; GB/T 845~847
推荐表面防腐：镀蓝白锌;镀彩锌;黑锌;环保镀镍;达克罗
全流程工序步骤：
优质碳钢盘条退火 → 微拉拔 → 双模三冲冷镦头部十字槽/梅花槽 → 高速搓丝搓制尖尾螺纹 → 可控气氛渗碳热处理淬火回火 → 滚镀锌/钝化封闭 → 除氢烘烤(防氢脆断裂) → 打头扭力抽检 → 全自动装袋装盒
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
