国标平台标准档案编号：BJT-GB-24425.4-DD9F
现行有效
GB/T 24425.4-2009

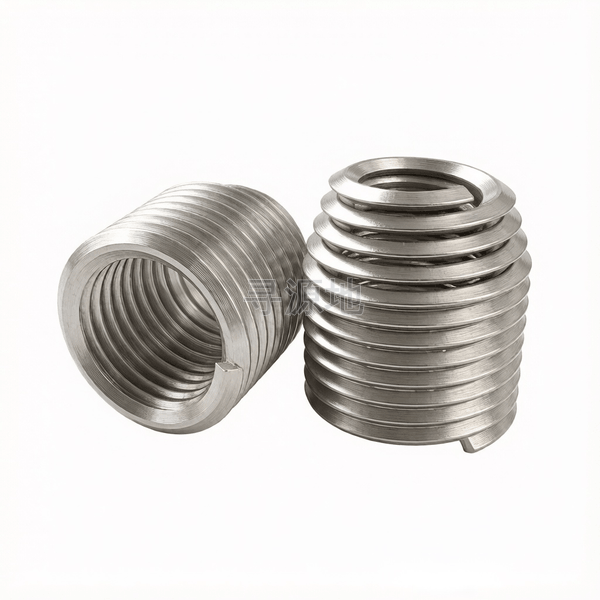

锁紧型盲孔用钢丝螺套
Prevailing torque type wire thread inserts for blind hole
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 24425.4-2009 | ISO 3530 | DIN 8140 |
螺纹尺寸 d | M3 | M4 | M5 | M6 | M7 | M8 | M10 | M12 | |
|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.5 | 0.7 | 0.8 | 1 | 1 | 1.25 | 1.5 | 1.75 |
| d1 | max | 4.35 | 5.6 | 6.8 | 7.95 | 9.2 | 10.35 | 12.8 | 15 |
| d1 | min | 3.8 | 5.05 | 6.25 | 7.58 | 8.58 | 9.85 | 12.1 | 14.5 |
| d2 | max | 3.22 | 4.29 | 5.33 | 6.41 | 7.41 | 8.48 | 10.56 | 12.65 |
| d2 | min | 3.11 | 4.15 | 5.17 | 6.22 | 7.22 | 8.27 | 10.32 | 12.38 |
GB/T 24425.4-2009 国家标准规范技术条件与参数矩阵
技术条件 |
|
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：其他紧固件
核心连接场景：通用工业装配
主要功能用途：紧固件连接
典型应用节点：
铝合金/镁合金箱体低强度基体螺纹孔强化、航空铸件螺纹耐磨防滑牙、损坏内螺纹修复翻新
生产制造工艺与质量控制
产品等级（精度）：精密级 (配合内螺纹精度4H/5H)
常用材料与性能等级：304冷作硬化奥氏体不锈钢 (抗拉≥1400MPa); 黄铜
对应国际/德标：DIN 8140; ISO 3530; GB/T 24425
推荐表面防腐：本色超声波脱脂钝化;着色涂层(红/绿);二硫化钼干膜润滑
全流程工序步骤：
优质奥氏体不锈钢圆丝 → 精密冷轧拉拔成菱形截面线材 → 数控专用绕簧机高精卷制 → 冲压成型安装驱动柄及折断切口槽 → 超声波脱脂除油 → 硝酸钝化处理 → 喷涂二硫化钼干膜润滑剂 → 旋规通止检验 → 分装入库
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
