GB/T 16674.2-2004

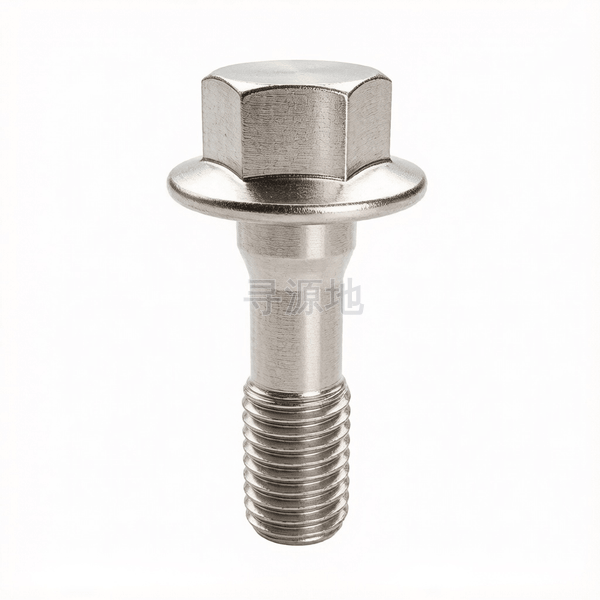

六角头法兰细杆螺栓细牙小系列(U 标准型)

Hexagon bolts with flange with metric fine pitch thread—Small series—Type U

本标准已废止，现行替代版本为：GB/T 16674.2-2016

国标 GB	国际 ISO	德标 DIN
GB/T 16674.2-2004	ISO 4026~4029	DIN 913

螺纹尺寸 d		M8	M10	M12	M14	M16
P	螺距	1	—	—	—	—
s	对边宽度最大值	10	13	15	18	21
s	对边宽度最小值	9.78	12.73	14.73	17.73	20.67
e	对角宽最小值	10.95	14.26	16.5	19.86	23.15
k	头部厚度最大值	8.5	9.7	12.1	12.9	15.2
dc	法兰外径最大值	17	20.8	24.7	28.6	32.8
r	过渡圆角最大值	0.36	0.45	0.54	0.63	0.72
r	过渡圆角最小值	0.16	0.2	0.24	0.28	0.32
da	过渡圆径最大值	10	12.5	15.2	17.7	20.5
ds	max	8	10	12	14	16
ds	min	7.78	9.78	11.73	13.73	15.73
Lf	max	2.1	2.1	2.1	2.1	3.2

GB/T 16674.2-2004 国家标准规范技术条件与参数矩阵

应用热度指数：91

所属工业领域：通用机械/装备制造

核心连接场景：机械设备装配、管道法兰、钢结构、汽车、船舶等各行业连接

主要功能用途：与螺母配合，通过螺纹夹紧力将两个或多个被连接件紧固为一体

典型应用节点：

传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢

对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80

推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)

全流程工序步骤：

SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
