国标平台标准档案编号：BJT-GB-13807.3-2-F33F
现行有效
GB/T 13807.3-2-2008

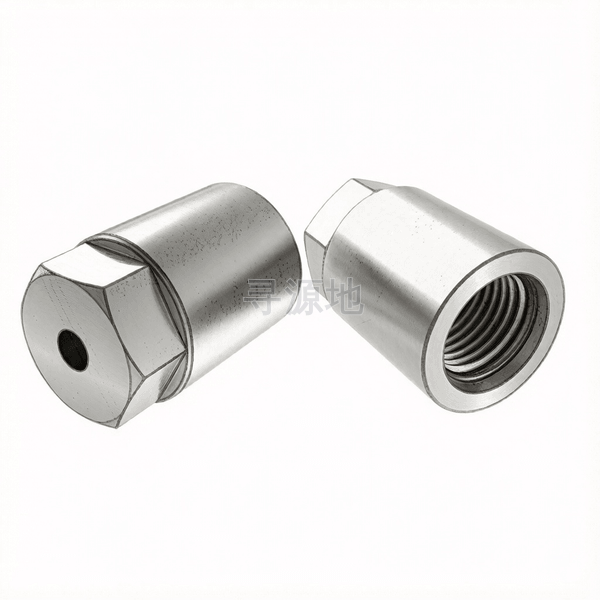

CG型罩螺母(d≤56mm) 表2
Type CG cover nuts(d≤56mm)-Table 2
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 13807.3-2-2008 | ISO 4026~4029 | DIN 913 |
螺纹尺寸 d | M12 | M16 | M20 | M24 | M27 | M30 | M33 | M36 | M39 | M42 | M45 | M48 | M52 | M56 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 1.75 | 2 | 2.5 | 3 | 3 | 3.5 | 3.5 | 4 | 4 | 4.5 | 4.5 | 5 | 5 | 5.5 |
| s | 对边宽度 | 16 | 18 | 24 | 27 | 30 | 36 | 41 | 41 | 46 | 50 | 50 | 55 | 60 | 65 |
| e | 对角宽 最小值 | 17.77 | 20.03 | 26.75 | 30.14 | 32.95 | 39.98 | 45.63 | 45.63 | 51.28 | 55.8 | 55.8 | 61.31 | 66.96 | 72.61 |
| k | 头部厚度 | 7 | 10 | 13 | 14 | 16 | 17 | 22 | 22 | 23 | 23 | 26 | 26 | 27 | 27 |
| l | 公称长度 | 33 | 40 | 49 | 56 | 62 | 68 | 77 | 82 | 86 | 92 | 98 | 103 | 109 | 115 |
| d1 | 参数值 | 9 | 13 | 15 | 17.5 | 20 | 23 | 26 | 28 | 31.5 | 33.5 | 36 | 39 | 42 | 47.5 |
| d2 | 参数值 | 4 | 6 | 6 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
| d3 | 参数值 | 13 | 17 | 21 | 25 | 28 | 31 | 34 | 37 | 40 | 43 | 46 | 49 | 53 | 57 |
| ds | 参数值 | 20 | 26 | 29 | 35 | 40 | 45 | 49 | 53.5 | 58.5 | 63.5 | 68.5 | 73.5 | 78.5 | 83.5 |
| L1 | 参数值 | 29.5 | 34.5 | 40 | 45.5 | 50.5 | 55 | 60 | 64.5 | 67 | 72 | 74.5 | 81.5 | 85 | 90.5 |
| L2 | 参数值 | 23 | 27.5 | 32 | 37.5 | 40.5 | 45 | 48 | 52.5 | 55 | 60 | 62.5 | 67.5 | 71 | 76.5 |
GB/T 13807.3-2-2008 国家标准规范技术条件与参数矩阵
| 材料 | ||
螺纹 | ||
机械性能 |
| |
公差 | 产品等级 |
|
标准 | ||
表面处理 |
| |
验收及包装 | ||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80
推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
全流程工序步骤：
SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
