国标平台标准档案编号：BJT-GB-13807.3-2-CEA2
现行有效
GB/T 13807.3-2-2008

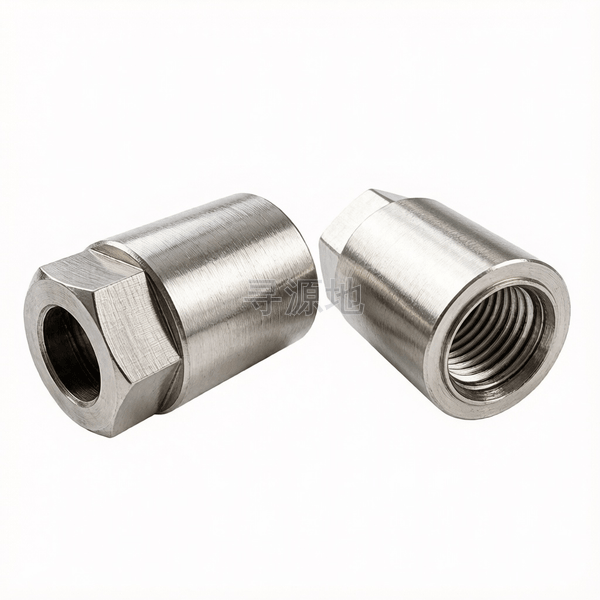

CP型罩螺母(d≥64mm) 表2
Type CP cover nuts(d≥64mm)-Table 2
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 13807.3-2-2008 | ISO 4026~4029 | DIN 913 |
螺纹尺寸 d | M64 | M72 | M80 | M90 | M100 | M110 | M120 | |
|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
| s | 对边宽度 | 75 | 80 | 90 | 105 | 120 | 135 | 145 |
| e | 对角宽 最小值 | 83.91 | 89.56 | 100.72 | 117.67 | 134.62 | 151.42 | 162.72 |
| k | 头部厚度 | 32 | 32 | 36 | 41 | 45 | 50 | 54 |
| c | 倒角高 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| l | 公称长度 | 130 | 140 | 152 | 168 | 183 | 199 | 214 |
| d0 | 参数值 | 71 | 79 | 87 | 97 | 107 | 119 | 129 |
| d1 | 参数值 | 54 | 58 | 65 | 77 | 89 | 100 | 108 |
| d2 | 参数值 | — | — | — | — | — | — | — |
| d3 | 参数值 | 65 | 73 | 81 | 91 | 101 | 111 | 121 |
| ds | 参数值 | 93.5 | 105 | 115 | 130 | 146 | 160 | 176 |
| L1 | 参数值 | 99.5 | 107 | 114 | 123 | 132 | 141 | 152 |
| L2 | 参数值 | 85.5 | 93 | 100 | 109 | 118 | 127 | 136 |
| P1 | 参数值 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
GB/T 13807.3-2-2008 国家标准规范技术条件与参数矩阵
| 材料 | ||
螺纹 | ||
机械性能 |
| |
公差 | 产品等级 |
|
标准 | ||
表面处理 |
| |
验收及包装 | ||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80
推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
全流程工序步骤：
SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
