GB/T 13807.2-2-2008

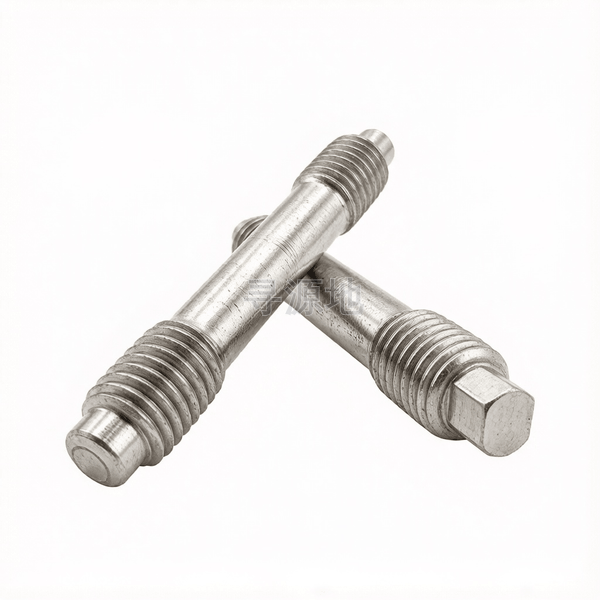

C型和SW型双头短螺纹螺柱(d≤56mm) 表2

Type C and Type SW double end studs(d≤56mm)-Table 2

国标 GB	国际 ISO	德标 DIN
GB/T 13807.2-2-2008	ISO 4026~4029	DIN 913

螺纹尺寸 d		M12	M16	M20	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52	M56
P	螺距	1.75	2	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5	5.5
s	对边宽度	7	10	11	11	13	13	22	22	24	24	27	27	30	32
b1	参数值	10	13.5	16.5	20	22.5	25	27.5	30	32.5	35	37.5	39.5	43.5	46.5
c1	参数值	1	1.5	1.5	2	2	2.5	2.5	3	3	3.5	3.5	4	4	4.5
dp	参数值	8	12	14	14	18	18	25	25	28	28	32	32	36	40
dp1	参数值	8.5	12	15	18	21	23	26	28	31	33	36	38	42	45
ds	参数值	8.5	12	15	18	20.5	23	25.5	27.5	30.5	32.5	35.5	37.5	41	44
z	参数值	4	5	6	6	6	6	9	9	10	10	11	11	12	13
z1	参数值	6	7	9.5	11	11	13	13	14.5	14.5	17	17	18.5	18.5	20.5

GB/T 13807.2-2-2008 国家标准规范技术条件与参数矩阵

应用热度指数：76

所属工业领域：机械/管道

核心连接场景：管道法兰连接、气缸盖固定、厚连接件单侧装配

主要功能用途：两端螺纹分别连接两个零件，用于一端无法穿螺栓的盲孔或厚连接件场景

典型应用节点：

传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢

对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80

推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)

全流程工序步骤：

SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
