GB/T 1231-2024

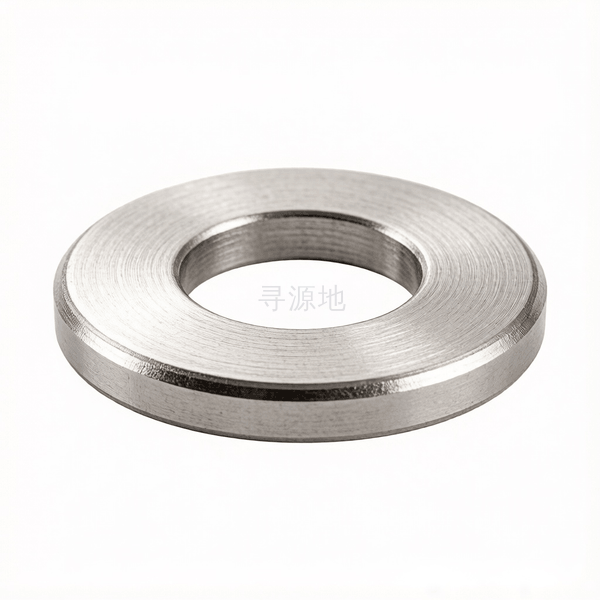

钢结构用高强度垫圈B
Washers for high strength steel structural-B
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 1231-2024 | ISO 7089 | DIN 125A |
螺纹尺寸 d | Φ12 | Φ16 | Φ20 | Φ22 | Φ24 | Φ27 | Φ30 | Φ33 | Φ36 | |
|---|---|---|---|---|---|---|---|---|---|---|
| h | max | 3.3 | 4.3 | 4.3 | 5.3 | 5.3 | 5.3 | 5.3 | 5.3 | 6.3 |
| h | min | 2.7 | 3.7 | 3.7 | 4.7 | 4.7 | 4.7 | 4.7 | 4.7 | 5.7 |
| dc | 法兰外径 最大值 | 25 | 33 | 40 | 42 | 47 | 52 | 56 | 60 | 66 |
| dc | 法兰外径 最小值 | 23.7 | 31.4 | 38.4 | 40.4 | 45.4 | 50.1 | 54.1 | 58.1 | 64.1 |
| c | 倒角高 最大值 | 1.5 | 1.5 | 1.5 | 2 | 2 | 2 | 2 | 2 | 2.5 |
| c | 倒角高 最小值 | 1 | 1 | 1 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 2 |
| d | 大径 最大值 | 13.43 | 17.43 | 21.52 | 23.52 | 25.52 | 28.52 | 31.62 | 34.62 | 37.62 |
| d | 大径 最小值 | 13 | 17 | 21 | 23 | 25 | 28 | 31 | 34 | 37 |
该标准（GB/T 1231-2024）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (d≤36mm); C级 (d>36mm)
推荐性能等级100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：建筑钢结构
核心连接场景：钢结构厂房、桥梁、高层钢框架、塔桅结构的节点连接
主要功能用途：承受钢结构节点的高强度拉剪复合载荷，保证摩擦型或承压型连接的可靠性
典型应用节点：
扩大螺栓与螺母预紧支撑受力面积、保护连接件基材表面抗压痕、弥补装配孔径公差偏大
生产制造工艺与质量控制
产品等级（精度）：A级 (d≤36mm); C级 (d>36mm)
常用材料与性能等级：100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
对应国际/德标：GB/T 97.1; DIN 125A; ISO 7089 (平垫); DIN 9021 (大垫圈)
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
全流程工序步骤：
冷轧碳钢或不锈钢卷带 → 开卷校平 → 高速冲床连续级进模精密冲孔与落料 → 滚筒振动光饰机去冲剪毛刺 → 热处理淬火回火(高硬度垫圈) → 表面电镀锌/热浸锌 → 除水离心烘干 → 计数称重打包
