国标平台标准档案编号：BJT-GB-10433-85B1
现行有效
GB/T 10433-2024

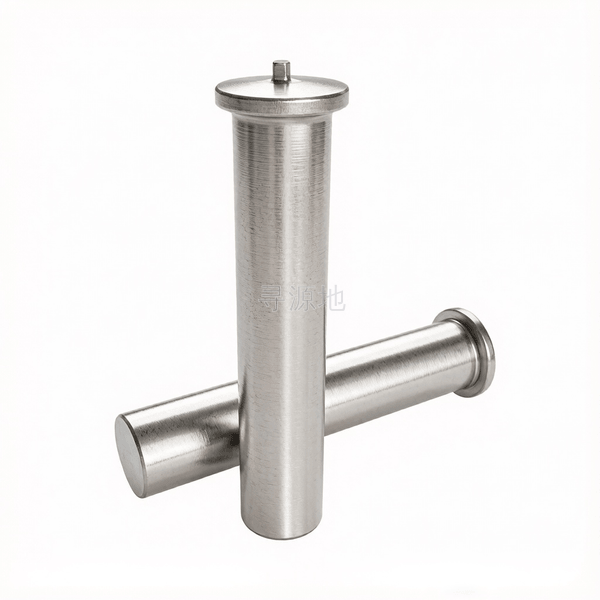

储能焊无螺纹螺柱(UT)
Unthreaded Capacitor Discharge Stud-UT
| 国标 GB | 国际 ISO |
|---|---|
| GB/T 10433-2024 | ISO 13918 |
螺纹尺寸 d | Φ3 | Φ4 | Φ5 | Φ6 | Φ7.1 | |
|---|---|---|---|---|---|---|
| k | 头部厚度 最大值 | 1.4 | 1.4 | 1.4 | 1.4 | 1.4 |
| k | 头部厚度 最小值 | 0.7 | 0.7 | 0.7 | 0.8 | 0.8 |
| dk | 头部外径 最大值 | 4.7 | 5.7 | 6.7 | 7.7 | 9.2 |
| dk | 头部外径 最小值 | 4.3 | 5.3 | 6.3 | 7.3 | 8.8 |
| d | 大径 最大值 | 3.1 | 4.1 | 5.1 | 6.1 | 7.2 |
| d | 大径 最小值 | 2.9 | 3.9 | 4.9 | 5.9 | 7 |
| dp | max | 0.68 | 0.73 | 0.83 | 0.83 | 0.83 |
| dp | min | 0.52 | 0.57 | 0.67 | 0.67 | 0.67 |
| z | max | 0.6 | 0.6 | 0.85 | 0.85 | 0.9 |
| z | min | 0.5 | 0.5 | 0.75 | 0.75 | 0.8 |
| α | 参数值 | — | — | — | — | — |
该标准（GB/T 10433-2024）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级焊接加工级 (GB/T 10433 / ISO 13918)
推荐性能等级ML15; ML18; Q235; 304不锈钢 (抗拉≥400MPa)
表面处理规范镀铜;本色酸洗防锈油;镀锌(非焊接端)
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：其他紧固件
核心连接场景：通用工业装配
主要功能用途：紧固件连接
典型应用节点：
钢-混凝土组合梁剪切连接、工业厂房楼承板压型钢板栓钉焊、船舶甲板耐磨板穿孔焊接
生产制造工艺与质量控制
产品等级（精度）：焊接加工级 (GB/T 10433 / ISO 13918)
常用材料与性能等级：ML15; ML18; Q235; 304不锈钢 (抗拉≥400MPa)
对应国际/德标：ISO 13918; GB/T 10433; AWS D1.1
推荐表面防腐：镀铜;本色酸洗防锈油;镀锌(非焊接端)
全流程工序步骤：
低碳钢盘圆退火 → 酸洗磷化 → 冷拔拉丝 → 多工位冷镦成型法兰头与钉杆 → 底部冲凹坑压装纯铝引弧球(焊豆) → 去油清洗 → 微镀铜防锈处理 → 配装陶瓷磁环 → 密封装箱入库
