GB/T 10433-2024

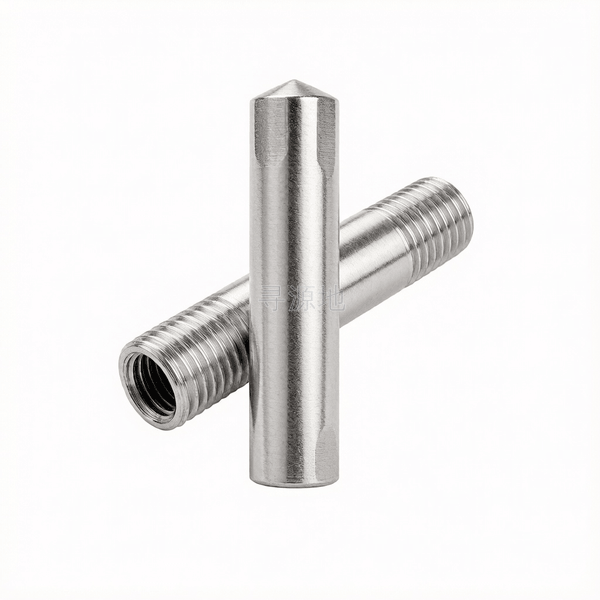

电弧螺栓焊内螺纹大头螺柱(ID)

Internally threaded large head stud for arc bolt welding-ID

国标 GB	国际 ISO
GB/T 10433-2024	ISO 13918

螺纹尺寸 d		M8	M10
P	螺距	1.25	1.5
t	槽深	15	15
ds	max	14.7	16.1
ds	min	14.5	15.9
α	参数值	—	—

该标准（GB/T 10433-2024）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级焊接加工级 (GB/T 10433 / ISO 13918)

推荐性能等级ML15; ML18; Q235; 304不锈钢 (抗拉≥400MPa)

表面处理规范镀铜;本色酸洗防锈油;镀锌(非焊接端)

主要适配材质碳钢 / 不锈钢 / 合金钢

工程应用场景与制造工艺画像

应用热度指数：76

行业工况与连接用途

所属工业领域：机械/管道

核心连接场景：管道法兰连接、气缸盖固定、厚连接件单侧装配

主要功能用途：两端螺纹分别连接两个零件，用于一端无法穿螺栓的盲孔或厚连接件场景

典型应用节点：

钢-混凝土组合梁剪切连接、工业厂房楼承板压型钢板栓钉焊、船舶甲板耐磨板穿孔焊接

生产制造工艺与质量控制

产品等级（精度）：焊接加工级 (GB/T 10433 / ISO 13918)

常用材料与性能等级：ML15; ML18; Q235; 304不锈钢 (抗拉≥400MPa)

对应国际/德标：ISO 13918; GB/T 10433; AWS D1.1

推荐表面防腐：镀铜;本色酸洗防锈油;镀锌(非焊接端)

全流程工序步骤：

低碳钢盘圆退火 → 酸洗磷化 → 冷拔拉丝 → 多工位冷镦成型法兰头与钉杆 → 底部冲凹坑压装纯铝引弧球(焊豆) → 去油清洗 → 微镀铜防锈处理 → 配装陶瓷磁环 → 密封装箱入库
