GB/T 10433-2024

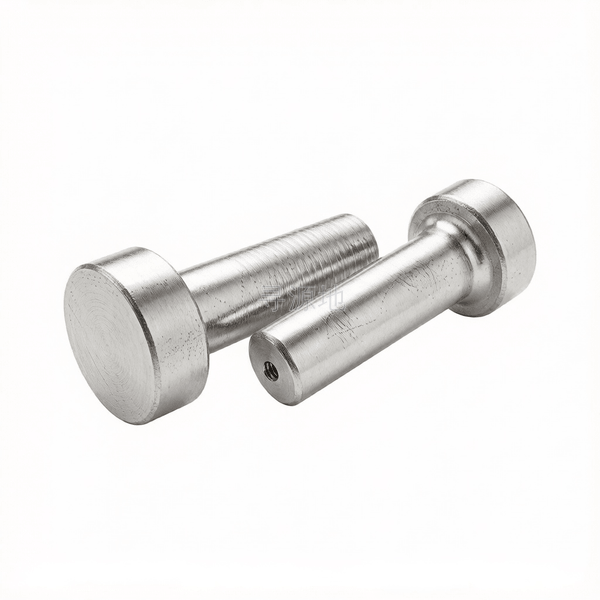

电弧螺栓焊抗剪螺柱A型尖端(SD)
Shear studs for arc stud welding-SD-Type A
| 国标 GB | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|
| GB/T 10433-2024 | DIN 975 | ASME B18.31 |
螺纹尺寸 d | Φ8 | Φ10 | Φ13 | Φ16 | Φ19 | Φ22 | Φ25 | |
|---|---|---|---|---|---|---|---|---|
| k | 头部厚度 最大值 | 8 | 8 | 9 | 9 | 11 | 11 | 13 |
| k | 头部厚度 最小值 | 6.5 | 6.5 | 7.5 | 7.5 | 9.5 | 9.5 | 11.5 |
| dk | 头部外径 最大值 | 16.3 | 18.3 | 22.3 | 29.3 | 32.3 | 35.3 | 40.3 |
| dk | 头部外径 最小值 | 15.7 | 17.7 | 21.7 | 28.7 | 31.7 | 34.7 | 39.7 |
| d | 大径 最大值 | 8.4 | 10.4 | 13.4 | 16.4 | 19.4 | 22.4 | 25.4 |
| d | 大径 最小值 | 7.6 | 9.6 | 12.6 | 15.6 | 18.6 | 21.6 | 24.6 |
该标准（GB/T 10433-2024）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级B级 / A级 (6g 精密级)
推荐性能等级4.8; 8.8; 10.9; B7/2H (美标高压级); 35CrMoA; 304/316
表面处理规范本色浸防锈油;氧化发黑;镀锌钝化;热浸镀锌;特氟龙涂层
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：机械/管道
核心连接场景：管道法兰连接、气缸盖固定、厚连接件单侧装配
主要功能用途：两端螺纹分别连接两个零件，用于一端无法穿螺栓的盲孔或厚连接件场景
典型应用节点：
石化高压管路厚法兰通穿对夹固定、大型柴油机气缸盖盲孔固定、建筑暖通管道吊装
生产制造工艺与质量控制
产品等级（精度）：B级 / A级 (6g 精密级)
常用材料与性能等级：4.8; 8.8; 10.9; B7/2H (美标高压级); 35CrMoA; 304/316
对应国际/德标：GB/T 901; DIN 975; DIN 976; DIN 938~939; ASME B18.31
推荐表面防腐：本色浸防锈油;氧化发黑;镀锌钝化;热浸镀锌;特氟龙涂层
全流程工序步骤：
优质圆钢/合金盘圆矫直 → 精密定尺无屑切断机切断 → 两端数控专用机倒角 → 双向两轴液压滚丝机精密滚丝 → 中频或网带炉调质热处理 → 表面发黑/热镀锌/特氟龙涂层 → 超声波无损探伤抽检 → 木箱防弯装箱
