国标平台标准档案编号：BJT-GB-10433-22B8
现行有效
GB/T 10433-2024

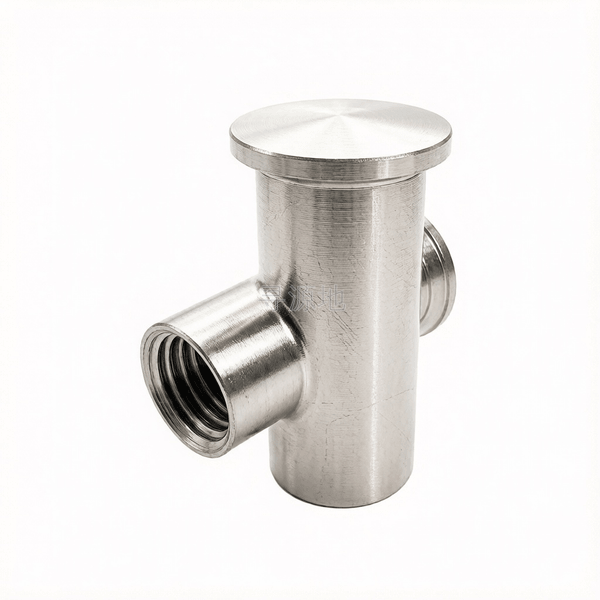

短周期电弧螺柱焊内螺纹螺柱(IS)
Internal Threaded Studs for Short Cycle Arc Stud Welding-IS
| 国标 GB | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|
| GB/T 10433-2024 | DIN 975 | ASME B18.31 |
螺纹尺寸 d | M3 | M4 | M5 | M6 | |
|---|---|---|---|---|---|
| P | 螺距 | 0.5 | 0.7 | 0.8 | 1 |
| k | 头部厚度 最大值 | 1.4 | 1.4 | 1.4 | 1.4 |
| k | 头部厚度 最小值 | 0.7 | 0.7 | 0.8 | 0.8 |
| dk | 头部外径 最大值 | 6.2 | 7.2 | 9.2 | 9.2 |
| dk | 头部外径 最小值 | 5.8 | 6.8 | 8.8 | 8.8 |
| t | min | 5 | 6 | 6 | 9 |
| ds | max | 5.1 | 6.1 | 7.2 | 8.1 |
| ds | min | 4.9 | 5.9 | 7 | 7.9 |
| α | 参数值 | — | — | — | — |
该标准（GB/T 10433-2024）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级B级 / A级 (6g 精密级)
推荐性能等级4.8; 8.8; 10.9; B7/2H (美标高压级); 35CrMoA; 304/316
表面处理规范本色浸防锈油;氧化发黑;镀锌钝化;热浸镀锌;特氟龙涂层
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：机械/管道
核心连接场景：管道法兰连接、气缸盖固定、厚连接件单侧装配
主要功能用途：两端螺纹分别连接两个零件，用于一端无法穿螺栓的盲孔或厚连接件场景
典型应用节点：
石化高压管路厚法兰通穿对夹固定、大型柴油机气缸盖盲孔固定、建筑暖通管道吊装
生产制造工艺与质量控制
产品等级（精度）：B级 / A级 (6g 精密级)
常用材料与性能等级：4.8; 8.8; 10.9; B7/2H (美标高压级); 35CrMoA; 304/316
对应国际/德标：GB/T 901; DIN 975; DIN 976; DIN 938~939; ASME B18.31
推荐表面防腐：本色浸防锈油;氧化发黑;镀锌钝化;热浸镀锌;特氟龙涂层
全流程工序步骤：
优质圆钢/合金盘圆矫直 → 精密定尺无屑切断机切断 → 两端数控专用机倒角 → 双向两轴液压滚丝机精密滚丝 → 中频或网带炉调质热处理 → 表面发黑/热镀锌/特氟龙涂层 → 超声波无损探伤抽检 → 木箱防弯装箱
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
