国标平台标准档案编号：BJT-GB-1024-3FFF
废止
GB 1024-1976

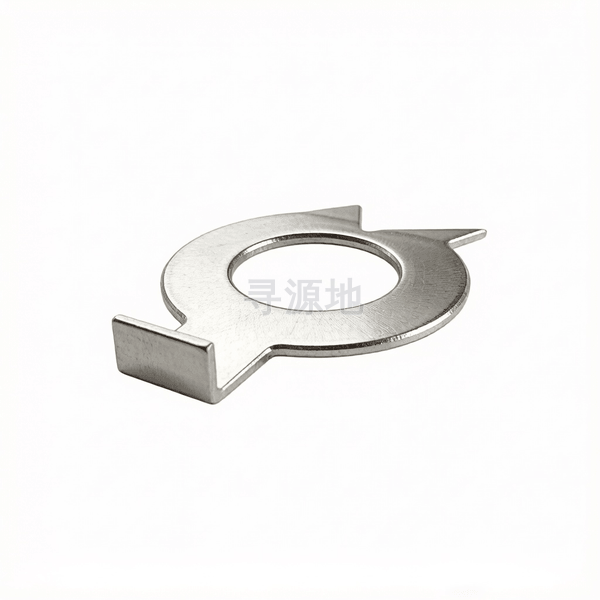

角形外舌止动垫圈
Angular outer tongue stop washer
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB 1024-1976 | ISO 7089 | DIN 125A |
螺纹尺寸 d | Φ4 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | Φ14 | Φ16 | Φ18 | Φ20 | Φ22 | Φ24 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | 高度/厚度 | 0.5 | 0.5 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 1 | 1 | 1 | 1.2 | 1.2 |
| H | 高度/厚度 | 3 | 3 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5.5 | 5.5 |
| dc | 法兰外径 最大值 | 7 | 8 | 10 | 13 | 15 | 18 | 20 | 23 | 25 | 28 | 31 | 34 |
| dc | 法兰外径 最小值 | 6.64 | 7.64 | 9.64 | 12.57 | 14.57 | 17.57 | 19.48 | 22.48 | 24.48 | 27.48 | 30.38 | 33.38 |
| r | 过渡圆角 | 0.5 | 0.5 | 0.8 | 0.8 | 1 | 1 | 1.2 | 1.2 | 1.2 | 1.5 | 1.5 | 1.5 |
| d | 大径 最大值 | 4.4 | 5.4 | 6.46 | 8.46 | 10.53 | 12.53 | 14.53 | 16.53 | 18.62 | 20.62 | 22.62 | 24.62 |
| d | 大径 最小值 | 4.1 | 5.1 | 6.1 | 8.1 | 10.1 | 12.1 | 14.1 | 16.1 | 18.1 | 20.1 | 22.1 | 24.1 |
| L | max | 6.3 | 7.3 | 8.3 | 9.3 | 11.3 | 14.3 | 15.3 | 16.3 | 17.3 | 18.3 | 20.3 | 21.3 |
| L | min | 5.7 | 6.7 | 7.7 | 8.7 | 10.7 | 13.7 | 14.7 | 15.7 | 16.7 | 17.7 | 19.7 | 20.7 |
| b1 | 参数值 | 5.6 | 6.8 | 7.2 | 8 | 9 | 10.5 | 12 | 13 | 15 | 16.5 | 17.5 | 19 |
| L0 | 参数值 | 3.5 | 4 | 5 | 6.5 | 7.5 | 9 | 10 | 11.5 | 12.5 | 14 | 15.5 | 17 |
| L1 | max | 6.8 | 8.3 | 9.3 | 11.3 | 13.3 | 15.3 | 16.3 | 18.3 | 20.3 | 22.3 | 24.3 | 26.3 |
| L1 | min | 6.2 | 7.7 | 8.7 | 10.7 | 12.7 | 14.7 | 15.7 | 17.7 | 19.7 | 21.7 | 23.7 | 25.7 |
| L2 | 参数值 | 4 | 4.5 | 5.5 | 7 | 8.5 | 10 | 11 | 12.5 | 13.5 | 15 | 16.5 | 18 |
GB 1024-1976 国家标准规范技术条件与参数矩阵
技术条件 |
|
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
扩大螺栓与螺母预紧支撑受力面积、保护连接件基材表面抗压痕、弥补装配孔径公差偏大
生产制造工艺与质量控制
产品等级（精度）：A级 (d≤36mm); C级 (d>36mm)
常用材料与性能等级：100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
对应国际/德标：GB/T 97.1; DIN 125A; ISO 7089 (平垫); DIN 9021 (大垫圈)
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
全流程工序步骤：
冷轧碳钢或不锈钢卷带 → 开卷校平 → 高速冲床连续级进模精密冲孔与落料 → 滚筒振动光饰机去冲剪毛刺 → 热处理淬火回火(高硬度垫圈) → 表面电镀锌/热浸锌 → 除水离心烘干 → 计数称重打包
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
