GB 1021-1976

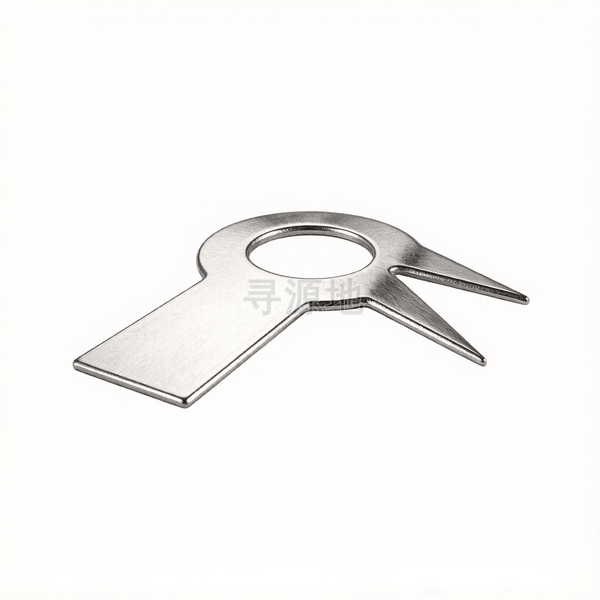

角形垂直单耳止动垫圈

Angular vertical single ear stop washers

国标 GB	国际 ISO	德标 DIN
GB 1021-1976	ISO 7089	DIN 125A

螺纹尺寸 d		Φ4	Φ5	Φ6	Φ8	Φ10	Φ12	Φ14	Φ16	Φ18	Φ20	Φ22	Φ24
h	高度/厚度	0.5	0.5	0.8	0.8	0.8	0.8	0.8	1	1	1	1.2	1.2
dc	法兰外径最大值	7	8	10	13	15	18	20	23	25	28	31	34
dc	法兰外径最小值	6.64	7.64	9.64	12.57	14.57	17.57	19.48	22.48	24.48	27.48	30.38	33.38
r	过渡圆角	0.5	0.5	0.8	0.8	1	1	1.2	1.2	1.2	1.5	1.5	1.5
d	大径最大值	4.4	5.4	6.46	8.46	10.53	12.53	14.53	16.53	18.62	20.62	22.62	24.72
d	大径最小值	4.1	5.1	6.1	8.1	10.1	12.1	14.1	16.1	18.1	20.1	22.1	24.2
b1	参数值	5.6	6.8	7.2	8	9	10.5	12	13	15	16.5	17.5	19
L0	参数值	3.5	4	5	6.5	7.5	9	10	11.5	12.5	14	15.5	17
L1	max	6.8	8.3	9.3	11.3	13.3	15.3	16.3	18.3	20.3	22.3	24.3	26.3
L1	min	6.2	7.7	8.7	10.7	12.7	14.7	15.7	17.7	19.7	21.7	23.7	25.7
L2	参数值	4	4.5	5.5	7	8.5	10	11	12.5	13.5	15	16.5	18

该标准（GB 1021-1976）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (d≤36mm); C级 (d>36mm)

推荐性能等级100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316

表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：88

所属工业领域：紧固件配套

核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘

主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力

典型应用节点：

扩大螺栓与螺母预紧支撑受力面积、保护连接件基材表面抗压痕、弥补装配孔径公差偏大

产品等级（精度）：A级 (d≤36mm); C级 (d>36mm)

常用材料与性能等级：100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316

对应国际/德标：GB/T 97.1; DIN 125A; ISO 7089 (平垫); DIN 9021 (大垫圈)

推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化

全流程工序步骤：

冷轧碳钢或不锈钢卷带 → 开卷校平 → 高速冲床连续级进模精密冲孔与落料 → 滚筒振动光饰机去冲剪毛刺 → 热处理淬火回火(高硬度垫圈) → 表面电镀锌/热浸锌 → 除水离心烘干 → 计数称重打包

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
