EN 2874-1996

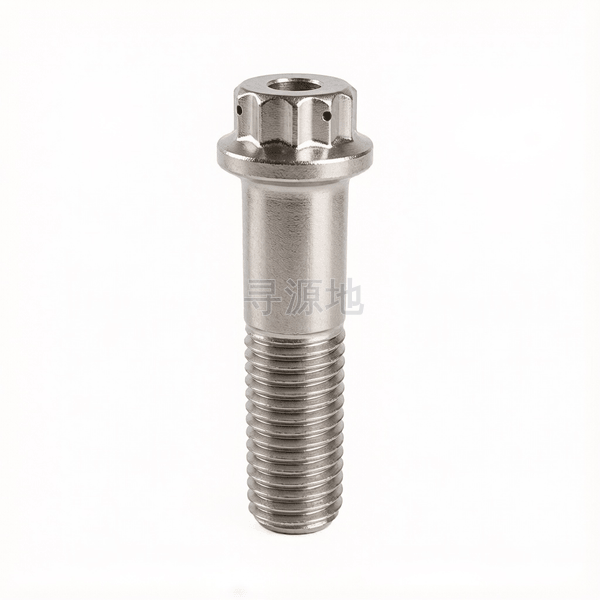

MJ螺纹十二角头头部带孔法兰螺栓

Aerospace series-bolt,larg bihexagonal head,close tolerance normal shank,medium length thread

国标 GB	国际 ISO	德标 DIN	欧标 EN
GB/T 77~80	ISO 4026~4029	DIN 913	EN 2874-1996

螺纹尺寸 d		MJ5	MJ6	MJ7	MJ8	MJ10	MJ12	MJ14	MJ16	MJ18	MJ20	MJ22	MJ24
P	螺距	0.8	1	1	1	1.25	1.25	1.5	1.5	1.5	1.5	1.5	2
h	min	1.5	1.7	1.9	2.1	2.5	2.9	3.3	3.7	4.1	4.5	4.9	5.3
k	头部厚度最大值	7.4	8.4	9.2	9.8	11.6	12.9	14.3	15.8	17.1	18.6	19.9	21.9
k	头部厚度最小值	6.82	7.82	8.62	9.22	10.9	12.2	13.6	15.1	16.4	17.76	19.06	21.06
dk	头部外径最小值	6.8	7.8	8.8	9.8	11.8	13.7	16.7	18.6	21.6	23.6	26.6	29.6
dc	法兰外径最大值	10.3	11.8	13.3	14.8	18.3	22	25	28.5	31.5	34.5	37.5	40.5
d1	max	1.14	1.54	1.54	1.54	1.74	1.74	1.74	1.74	1.74	1.74	1.74	1.74
d1	min	1	1.4	1.4	1.4	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6
d2	max	3.5	4.2	4.9	5.5	7.1	8.7	11.3	12.9	15.5	17	19.6	22.2
d2	min	2.5	3.2	3.9	4.5	6.1	7.7	10.3	11.9	14.5	16	18.6	21.2
ds	max	4.99	5.99	6.987	7.987	9.987	11.984	13.984	15.984	17.984	19.98	21.98	23.98
ds	min	4.978	5.978	6.972	7.972	9.972	11.966	13.966	15.966	17.966	19.959	21.959	23.959
L1	参数值	5.3	6.1	6.7	7.2	8.5	9.6	10.8	12.4	13.9	15.3	16.8	18.3
w	max	3.7	4.2	4.6	5	5.9	6.8	7.5	8.8	9.8	10.9	12	13.1
w	min	3.3	3.8	4.2	4.6	5.5	6.4	7.1	8.4	9.4	10.5	11.6	12.7

该标准（EN 2874-1996）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (6g 精密级)

推荐性能等级45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢

表面处理规范氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：82

所属工业领域：通用机械/装备制造

核心连接场景：机械设备装配、管道法兰、钢结构、汽车、船舶等各行业连接

主要功能用途：与螺母配合，通过螺纹夹紧力将两个或多个被连接件紧固为一体

典型应用节点：

传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢

对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80

推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)

全流程工序步骤：

SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
