EN 28738-1986
销轴用平垫圈

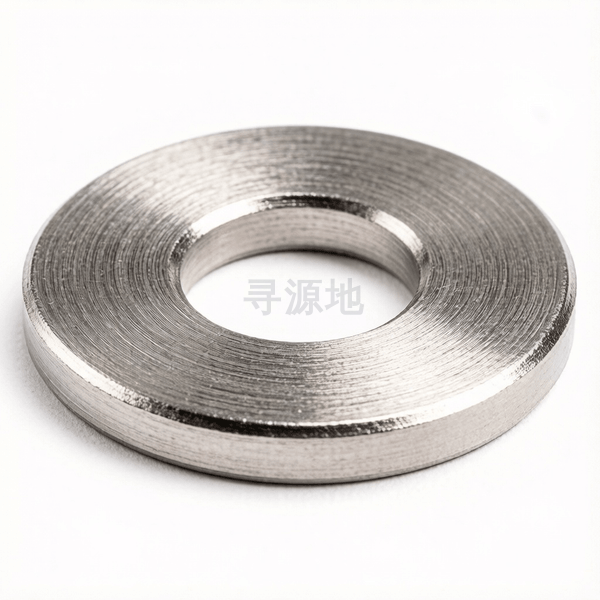

Plain washers for clevis pins
本标准已废止，现行替代版本为：EN 28738-2008
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN | 欧标 EN |
|---|---|---|---|
| GB/T 77~80 | ISO 4026~4029 | DIN 913 | EN 28738-1986 |
螺纹尺寸 d | Φ3 | Φ4 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | Φ14 | Φ16 | Φ18 | Φ20 | Φ22 | Φ24 | Φ27 | Φ30 | Φ33 | Φ36 | Φ40 | Φ45 | Φ50 | Φ55 | Φ60 | Φ70 | Φ80 | Φ90 | Φ100 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | max | 0.9 | 0.9 | 1.1 | 1.8 | 2.2 | 2.7 | 3.3 | 3.3 | 3.3 | 4.3 | 4.3 | 4.3 | 4.3 | 5.6 | 5.6 | 5.6 | 6.6 | 6.6 | 6.6 | 9 | 9 | 11 | 11 | 13.2 | 13.2 | 13.2 |
| h | min | 0.7 | 0.7 | 0.9 | 1.4 | 1.8 | 2.3 | 2.7 | 2.7 | 2.7 | 3.7 | 3.7 | 3.7 | 3.7 | 4.4 | 4.4 | 4.4 | 5.4 | 5.4 | 5.4 | 7 | 7 | 9 | 9 | 10.8 | 10.8 | 10.8 |
| dc | 法兰外径 最大值 | 6 | 8 | 10 | 12 | 15 | 18 | 20 | 22 | 24 | 28 | 30 | 34 | 37 | 39 | 44 | 47 | 50 | 56 | 60 | 66 | 72 | 78 | 92 | 98 | 110 | 120 |
| dc | 法兰外径 最小值 | 5.7 | 7.64 | 9.64 | 11.57 | 14.57 | 17.57 | 19.48 | 21.48 | 23.48 | 27.48 | 29.48 | 33.38 | 36.38 | 38 | 43 | 46 | 49 | 54.8 | 58.8 | 64.8 | 70.8 | 76.8 | 90.6 | 96.6 | 108.6 | 118.6 |
| d | 大径 最大值 | 3.14 | 4.18 | 5.18 | 6.18 | 8.22 | 10.22 | 12.27 | 14.27 | 16.27 | 18.27 | 20.33 | 22.33 | 24.33 | 27.52 | 30.52 | 33.62 | 36.62 | 40.62 | 45.62 | 50.62 | 55.74 | 60.74 | 70.74 | 80.74 | 90.87 | 100.87 |
| d | 大径 最小值 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 40 | 45 | 50 | 55 | 60 | 70 | 80 | 90 | 100 |
该标准（EN 28738-1986）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
表面处理规范氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80
推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
全流程工序步骤：
SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
