EN 16983-6-2017

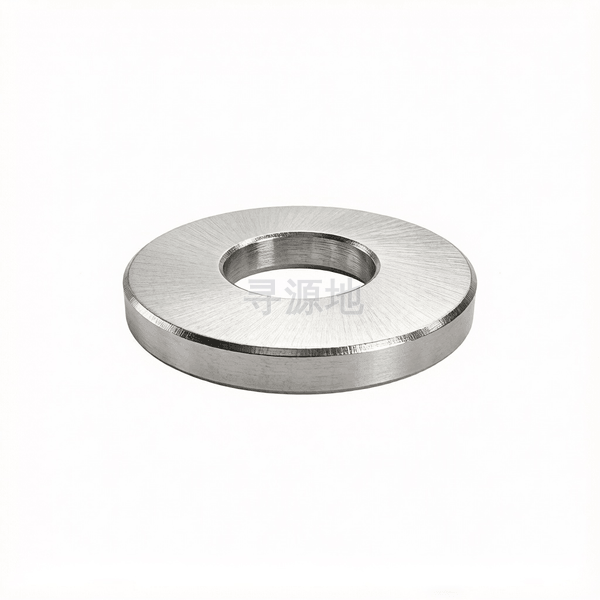

蝶形弹簧垫圈(1.25mm＜h≤6mm) 表6

Conical spring washers，1.25mm＜h≤6mm-Table 6

国标 GB	德标 DIN	欧标 EN
GB/T 93	DIN 127B	EN 16983-6-2017

螺纹尺寸 d		Ф22.4	Ф28.5	Φ31	Φ36	Φ41	Φ46	Φ51	Φ57	Φ61	Φ72	Φ82	Φ92	Φ102
h	max	1.29	1.54	1.84	2.04	2.29	2.54	2.74	3.04	3.54	3.84	4.35	4.85	5.55
h	min	1.13	1.38	1.68	1.88	2.13	2.38	2.58	2.88	3.38	3.68	4.15	4.65	5.35
h	max	3.05	3.75	4.45	4.9	5.5	6	6.5	7.2	8.3	9	10.2	11.3	12.8
h	min	2.7	3.3	4	4.45	5.05	5.55	6.05	6.75	7.85	8.55	9.75	10.85	12.35
dc	法兰外径最大值	50	56	63	71	80	90	100	112	125	140	160	180	200
dc	法兰外径最小值	49.75	55.7	62.7	70.7	79.7	89.65	99.65	111.65	124.6	139.6	159.6	179.6	199.54
d	大径最大值	22.61	28.71	31.25	36.25	41.25	46.25	51.3	57.3	61.3	72.3	82.35	92.35	102.35
d	大径最小值	22.4	28.5	31	36	41	46	51	57	61	72	82	92	102

该标准（EN 16983-6-2017）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级标准弹性级

推荐性能等级65Mn优质弹簧钢 (44~51HRC); 60Si2MnA; 304/316不锈钢

表面处理规范氧化发黑浸防锈油;镀彩锌;镀蓝白锌;达克罗涂层

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：52

所属工业领域：其他紧固件

核心连接场景：通用工业装配

主要功能用途：紧固件连接

典型应用节点：

电机机床振动节点提供弹性反推力防松、补偿螺栓受热伸长预紧力衰减、防止螺纹自退

产品等级（精度）：标准弹性级

常用材料与性能等级：65Mn优质弹簧钢 (44~51HRC); 60Si2MnA; 304/316不锈钢

对应国际/德标：GB/T 93; DIN 127B (弹垫); DIN 2093 (碟簧)

推荐表面防腐：氧化发黑浸防锈油;镀彩锌;镀蓝白锌;达克罗涂层

全流程工序步骤：

扁弹簧钢丝拉拔调直 → 高速数控卷簧机连续卷圆切断开口 → 网带炉等温淬火与中温回火 → 表面发黑或达克罗防腐 → 电镀后严格执行200℃除氢烘烤4小时(严防氢脆断裂) → 弹性压平反弹恢复力检验 → 装箱
