欧标平台标准档案编号：BJT-EN-1665-F918
已被 EN 1665-2008 替代
替代新版：EN 1665-2008→
EN 1665-2003

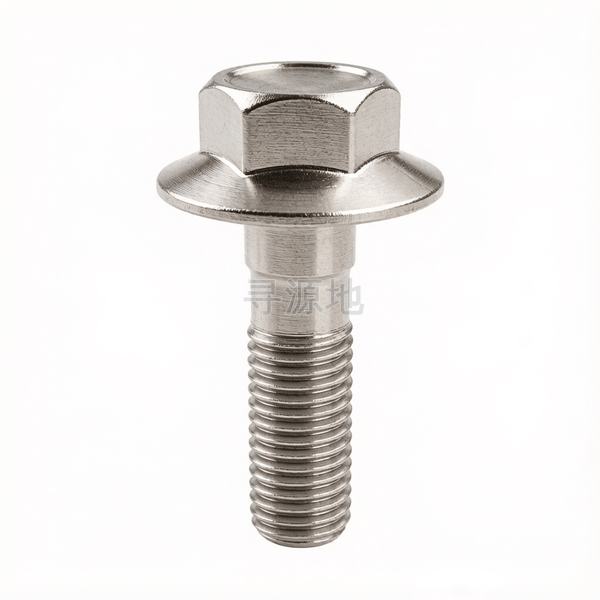

重型六角法兰螺栓-U型
Hexagon bolts with flange-heavy series-Type U
本标准已废止，现行替代版本为：EN 1665-2008
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI | 欧标 EN |
|---|---|---|---|---|
| GB/T 818 | ISO 7045 | DIN 7985 | ASME B18.6.3 | EN 1665-2003 |
螺纹尺寸 d | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 | |
|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 |
| s | 对边宽度 最大值 | 8 | 10 | 13 | 16 | 18 | 21 | 24 | 30 |
| s | 对边宽度 最小值 | 7.78 | 9.78 | 12.73 | 15.73 | 17.73 | 20.67 | 23.67 | 29.67 |
| e | 对角宽 最小值 | 8.71 | 10.95 | 14.26 | 17.62 | 19.86 | 23.15 | 26.51 | 33.23 |
| k | 头部厚度 最大值 | 5.8 | 6.6 | 8.1 | 10.4 | 11.8 | 13.7 | 15.4 | 18.9 |
| dc | 法兰外径 最大值 | 11.8 | 14.2 | 18 | 22.3 | 26.6 | 30.5 | 35 | 43 |
| r | 过渡圆角 最大值 | 0.25 | 0.26 | 0.36 | 0.45 | 0.54 | 0.63 | 0.72 | 0.9 |
| r | 过渡圆角 最小值 | 0.1 | 0.11 | 0.16 | 0.2 | 0.24 | 0.28 | 0.32 | 0.4 |
| da | 过渡圆径 最大值 | 6.2 | 7.5 | 10 | 12.5 | 15.2 | 177 | 20.5 | 25.7 |
| d1 | 参数值 | 4.48 | 5.35 | 7.19 | 9.03 | 10.86 | 12.7 | 14.7 | 16.38 |
| ds | max | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 |
| ds | min | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 19.67 |
| L1 | max | 3.5 | 4 | 5 | 6 | 7 | 8 | 9 | 11 |
| L1 | min | 2.5 | 3 | 4 | 5 | 6 | 7 | 8 | 10 |
| Lf | max | 1.4 | 1.6 | 2.1 | 2.1 | 2.1 | 2.1 | 3.2 | 4.2 |
该标准（EN 1665-2003）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级4.8; 8.8; A2-70; 黄铜
表面处理规范镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/装备制造
核心连接场景：机械设备装配、管道法兰、钢结构、汽车、船舶等各行业连接
主要功能用途：与螺母配合，通过螺纹夹紧力将两个或多个被连接件紧固为一体
典型应用节点：
家用电器内部构件连接、配电箱元器件螺栓固定、仪表仪器小五金紧固
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：4.8; 8.8; A2-70; 黄铜
对应国际/德标：DIN 7985; ISO 7045; ASME B18.6.3; GB/T 818
推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化
全流程工序步骤：
碳钢/不锈钢线材 → 冷拔精密抽线 → 高速冷镦打头冲槽 → 高速搓丝成型螺纹 → 清洗脱脂 → 调质热处理(8.8级) → 表面滚镀钝化封孔 → 烘干 → 筛选装箱
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
