EN 14399-7-2018

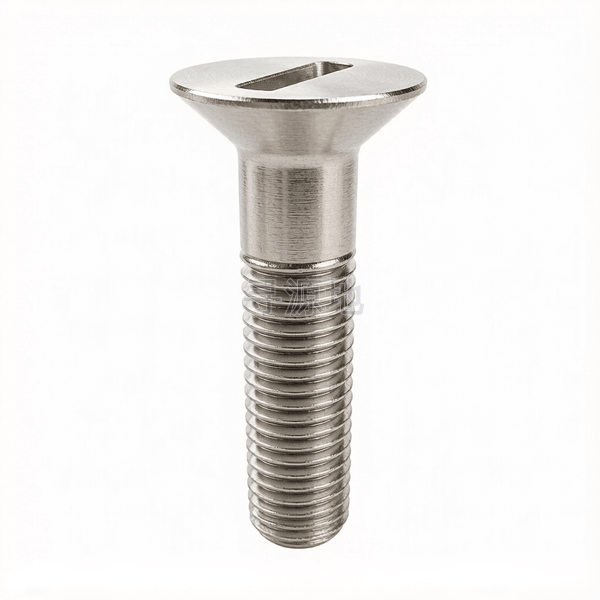

HV型高强度用一字槽沉头螺栓

System HR-Countersunk head bolt

国标 GB	德标 DIN	美标 ASME/ANSI	欧标 EN
GB/T 1228	DIN 6914	ASTM F3125	EN 14399-7-2018

螺纹尺寸 d		M12	M14	M16	M18	M20	M22	M24	M27	M30	M36
P	螺距	1.75	2	2	2.5	2.5	2.5	3	3	3.5	4
s	对边宽度最大值	16.5	19.5	22.5	25.5	28.5	30.5	33.5	37.5	42.5	50.5
s	对边宽度最小值	15.5	18.5	21.5	24.5	27.5	29.5	32.5	36.5	41.5	49.5
k	头部厚度最大值	8.75	9.75	10.75	12.9	13.9	14.9	16	18.4	20.55	24.05
k	头部厚度最小值	7.25	8.25	9.25	11.1	12.1	13.1	15.1	16.6	18.45	21.95
dk	头部外径最大值	24	28	32	36	40	44	48	54	60	72
dk	头部外径最小值	23.16	27.16	31.16	35	39	43	47	53	58.8	70.8
t	max	4.5	4.5	4.5	5	5	5	5	5	5.5	5.5
t	min	3	3	3	3.5	3.5	3.5	3.5	3.5	4	4
ds	max	12.7	14.7	16.7	18.7	20.84	22.84	24.84	27.84	30.84	37
ds	min	11.3	13.3	15.3	17.3	19.16	21.16	23.16	26.16	29.16	35
n	max	3	3	3	3.5	3.5	3.5	3.5	3.5	4	4
n	min	2.5	2.5	2.5	3	3	3	3	3	3.5	3.5

该标准（EN 14399-7-2018）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (精密级)

推荐性能等级10.9S; 8.8S; Grade A325; Grade A490

表面处理规范磷化涂油;达克罗(锌铬涂层);热浸镀锌(离心甩干)

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：82

所属工业领域：通用机械/装备制造

核心连接场景：机械设备装配、管道法兰、钢结构、汽车、船舶等各行业连接

主要功能用途：与螺母配合，通过螺纹夹紧力将两个或多个被连接件紧固为一体

典型应用节点：

高层建筑钢结构梁柱节点、大跨度桥梁箱梁拼接、大型场馆空间网架摩擦型连接

产品等级（精度）：A级 (精密级)

常用材料与性能等级：10.9S; 8.8S; Grade A325; Grade A490

对应国际/德标：GB/T 1228; DIN 6914; EN 14399-4; ASTM F3125

推荐表面防腐：磷化涂油;达克罗(锌铬涂层);热浸镀锌(离心甩干)

全流程工序步骤：

热轧盘圆退火 → 酸洗磷化 → 冷拔抽线 → 下料多工位冷镦成型 → 切六角/制梅花头 → 滚丝搓牙 → 网带炉保护气氛淬火回火 → 抛丸清理 → 磷化/达克罗/热镀锌表面处理 → 涂油防锈 → 紧固轴力与扭矩系数检验 → 成套包装入库

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
