EN 14399-6-2005

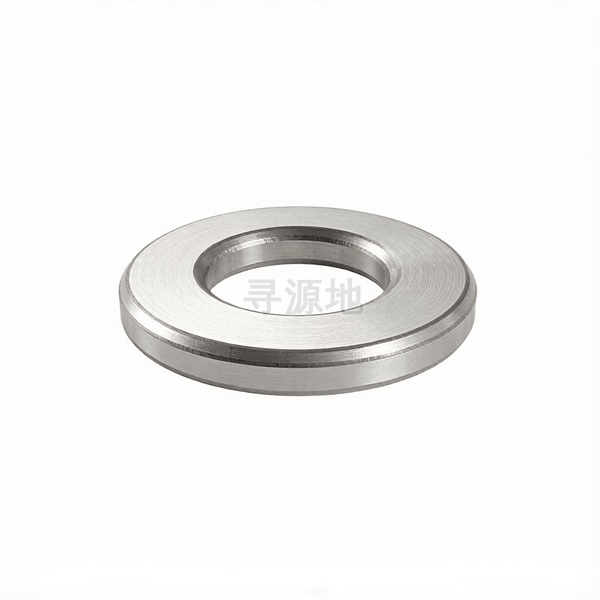

预加负荷用高强度结构螺栓组件 第6部分：倒角垫圈
High strength structural bolt assembly for preload sixth parts: chamfering washer
本标准已废止，现行替代版本为：EN 14399-6-2015
前往新版标准→
| 国标 GB | 德标 DIN | 美标 ASME/ANSI | 欧标 EN |
|---|---|---|---|
| GB/T 1228 | DIN 6914 | ASTM F3125 | EN 14399-6-2005 |
螺纹尺寸 d | Φ12 | Φ14 | Φ16 | Φ18 | Φ20 | Φ22 | Φ24 | Φ27 | Φ30 | Φ36 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| h | max | 3.3 | 3.3 | 4.3 | 4.3 | 4.3 | 4.3 | 4.3 | 5.6 | 5.6 | 6.6 |
| h | min | 2.7 | 2.7 | 3.7 | 3.7 | 3.7 | 3.7 | 3.7 | 4.4 | 4.4 | 5.4 |
| dc | 法兰外径 最大值 | 24 | 28 | 30 | 34 | 37 | 39 | 44 | 50 | 56 | 66 |
| dc | 法兰外径 最小值 | 23.48 | 27.48 | 29.48 | 33.38 | 36.38 | 38.38 | 43.38 | 49 | 54.8 | 64.8 |
| c | 倒角高 最大值 | 1 | 1 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 2 | 2 | 2.5 |
| c | 倒角高 最小值 | 0.5 | 0.5 | 0.75 | 0.75 | 0.75 | 0.75 | 0.75 | 1 | 1 | 1.25 |
| d | 大径 最大值 | 13.27 | 15.27 | 17.27 | 19.33 | 21.33 | 23.33 | 25.33 | 28.52 | 31.62 | 37.62 |
| d | 大径 最小值 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 28 | 31 | 37 |
该标准（EN 14399-6-2005）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (精密级)
推荐性能等级10.9S; 8.8S; Grade A325; Grade A490
表面处理规范磷化涂油;达克罗(锌铬涂层);热浸镀锌(离心甩干)
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
高层建筑钢结构梁柱节点、大跨度桥梁箱梁拼接、大型场馆空间网架摩擦型连接
生产制造工艺与质量控制
产品等级（精度）：A级 (精密级)
常用材料与性能等级：10.9S; 8.8S; Grade A325; Grade A490
对应国际/德标：GB/T 1228; DIN 6914; EN 14399-4; ASTM F3125
推荐表面防腐：磷化涂油;达克罗(锌铬涂层);热浸镀锌(离心甩干)
全流程工序步骤：
热轧盘圆退火 → 酸洗磷化 → 冷拔抽线 → 下料多工位冷镦成型 → 切六角/制梅花头 → 滚丝搓牙 → 网带炉保护气氛淬火回火 → 抛丸清理 → 磷化/达克罗/热镀锌表面处理 → 涂油防锈 → 紧固轴力与扭矩系数检验 → 成套包装入库
