欧标平台标准档案编号：BJT-EN-14399-4-835D
已被 EN 14399-4-2015 替代
替代新版：EN 14399-4-2015→
EN 14399-4-2005

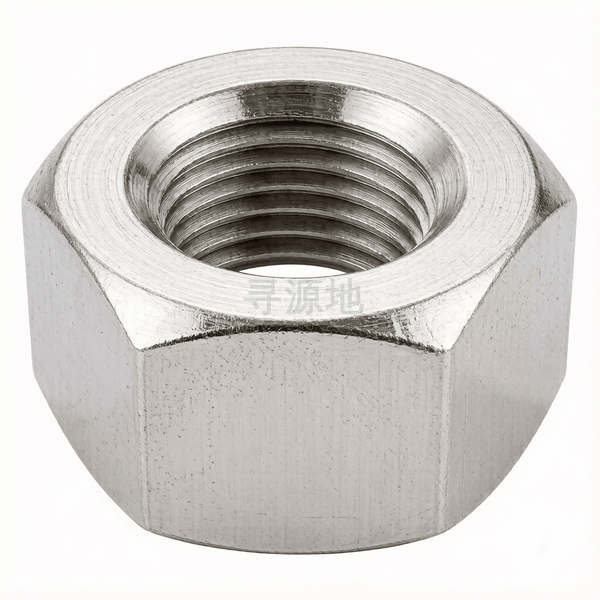

钢结构用高强度六角螺母-HV型
High-strength structural bolting assemblies for preloading-system HV-hex nut
本标准已废止，现行替代版本为：EN 14399-4-2015
前往新版标准→
| 国标 GB | 德标 DIN | 美标 ASME/ANSI | 欧标 EN |
|---|---|---|---|
| GB/T 1228 | DIN 6914 | ASTM F3125 | EN 14399-4-2005 |
螺纹尺寸 d | M12 | M16 | M20 | M22 | M24 | M27 | M30 | M36 | |
|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 1.75 | 2 | 2.5 | 2.5 | 3 | 3 | 3.5 | 4 |
| s | 对边宽度 最大值 | 22 | 27 | 32 | 36 | 41 | 46 | 50 | 60 |
| s | 对边宽度 最小值 | 21.16 | 26.16 | 31 | 35 | 40 | 45 | 49 | 58.8 |
| e | 对角宽 最小值 | 23.91 | 29.56 | 35.03 | 39.55 | 45.2 | 50.85 | 55.37 | 66.44 |
| k | 头部厚度 最大值 | 10 | 13 | 16 | 18 | 20 | 22 | 24 | 29 |
| k | 头部厚度 最小值 | 9.64 | 12.3 | 14.9 | 16.9 | 18.7 | 20.7 | 22.7 | 27.7 |
该标准（EN 14399-4-2005）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (精密级)
推荐性能等级10.9S; 8.8S; Grade A325; Grade A490
表面处理规范磷化涂油;达克罗(锌铬涂层);热浸镀锌(离心甩干)
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
高层建筑钢结构梁柱节点、大跨度桥梁箱梁拼接、大型场馆空间网架摩擦型连接
生产制造工艺与质量控制
产品等级（精度）：A级 (精密级)
常用材料与性能等级：10.9S; 8.8S; Grade A325; Grade A490
对应国际/德标：GB/T 1228; DIN 6914; EN 14399-4; ASTM F3125
推荐表面防腐：磷化涂油;达克罗(锌铬涂层);热浸镀锌(离心甩干)
全流程工序步骤：
热轧盘圆退火 → 酸洗磷化 → 冷拔抽线 → 下料多工位冷镦成型 → 切六角/制梅花头 → 滚丝搓牙 → 网带炉保护气氛淬火回火 → 抛丸清理 → 磷化/达克罗/热镀锌表面处理 → 涂油防锈 → 紧固轴力与扭矩系数检验 → 成套包装入库
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
