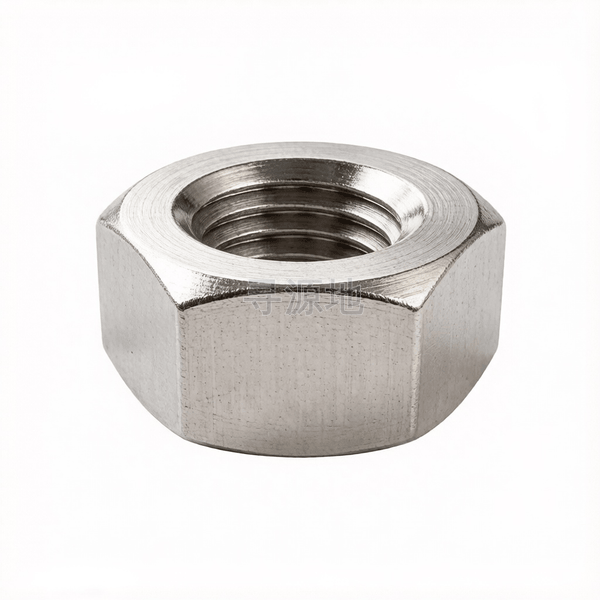

EN 14399-10-2018

钢结构用高强度大六角螺母-HR型

High-strength structural bolting assemblies for preloading-system HR-Hex nut

国标 GB	德标 DIN	美标 ASME/ANSI	欧标 EN
GB/T 1228	DIN 6914	ASTM F3125	EN 14399-10-2018

螺纹尺寸 d		M12	M16	M20	M22	M24	M27	M30
P	螺距	1.75	2	2.5	2.5	3	3	3.5
s	对边宽度最大值	22	27	32	36	41	46	50
s	对边宽度最小值	21.16	26.16	31	35	40	45	49
e	对角宽最小值	23.91	29.56	35.03	39.55	45.2	50.85	55.37
k	头部厚度最大值	10.8	14.8	18	19.4	21.5	23.8	25.6
k	头部厚度最小值	10.37	14.1	16.9	18.1	20.2	22.5	24.3

该标准（EN 14399-10-2018）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (精密级)

推荐性能等级10.9S; 8.8S; Grade A325; Grade A490

表面处理规范磷化涂油;达克罗(锌铬涂层);热浸镀锌(离心甩干)

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：77

所属工业领域：建筑钢结构

核心连接场景：钢结构厂房、桥梁、高层钢框架、塔桅结构的节点连接

主要功能用途：承受钢结构节点的高强度拉剪复合载荷，保证摩擦型或承压型连接的可靠性

典型应用节点：

高层建筑钢结构梁柱节点、大跨度桥梁箱梁拼接、大型场馆空间网架摩擦型连接

产品等级（精度）：A级 (精密级)

常用材料与性能等级：10.9S; 8.8S; Grade A325; Grade A490

对应国际/德标：GB/T 1228; DIN 6914; EN 14399-4; ASTM F3125

推荐表面防腐：磷化涂油;达克罗(锌铬涂层);热浸镀锌(离心甩干)

全流程工序步骤：

热轧盘圆退火 → 酸洗磷化 → 冷拔抽线 → 下料多工位冷镦成型 → 切六角/制梅花头 → 滚丝搓牙 → 网带炉保护气氛淬火回火 → 抛丸清理 → 磷化/达克罗/热镀锌表面处理 → 涂油防锈 → 紧固轴力与扭矩系数检验 → 成套包装入库

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
