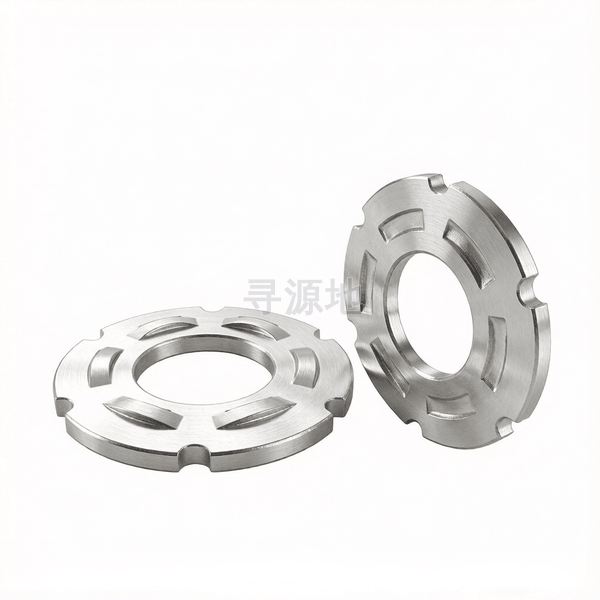

EN 14399-10

8.8级米制高强度直接压力指示垫圈

Class 8.8 metric high Strength direct pressure indicator plain washers

本标准已废止，现行替代版本为：EN 14399-10-2018

国标 GB	德标 DIN	美标 ASME/ANSI	欧标 EN
GB/T 1228	DIN 6914	ASTM F3125	EN 14399-10

螺纹尺寸 d		Φ12	Φ16	Φ20	Φ22	Φ24	Φ27	Φ30
h	max	3.8	4.8	4.8	5.8	5.8	5.8	5.8
h	min	2.5	3.5	3.5	4.5	4.5	4.5	4.5
dc	法兰外径最大值	25	33	40	42	47	52	56
dc	法兰外径最小值	23.7	31.4	38.4	40.4	45.4	50.1	54.1
d	大径最大值	13.43	17.43	21.52	23.52	25.52	28.52	31.62
d	大径最小值	13	17	21	23	25	28	31
Compression	load/KN max	109	170	211	246	320	391	570
Compression	load/KN min	91	142	176	205	267	326	475

该标准（EN 14399-10）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (精密级)

推荐性能等级10.9S; 8.8S; Grade A325; Grade A490

表面处理规范磷化涂油;达克罗(锌铬涂层);热浸镀锌(离心甩干)

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：79

所属工业领域：紧固件配套

核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘

主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力

典型应用节点：

高层建筑钢结构梁柱节点、大跨度桥梁箱梁拼接、大型场馆空间网架摩擦型连接

产品等级（精度）：A级 (精密级)

常用材料与性能等级：10.9S; 8.8S; Grade A325; Grade A490

对应国际/德标：GB/T 1228; DIN 6914; EN 14399-4; ASTM F3125

推荐表面防腐：磷化涂油;达克罗(锌铬涂层);热浸镀锌(离心甩干)

全流程工序步骤：

热轧盘圆退火 → 酸洗磷化 → 冷拔抽线 → 下料多工位冷镦成型 → 切六角/制梅花头 → 滚丝搓牙 → 网带炉保护气氛淬火回火 → 抛丸清理 → 磷化/达克罗/热镀锌表面处理 → 涂油防锈 → 紧固轴力与扭矩系数检验 → 成套包装入库
