欧标平台标准档案编号：BJT-EN-14218-C559
已被 EN 14218-2008 替代
替代新版：EN 14218-2008→
EN 14218-2003

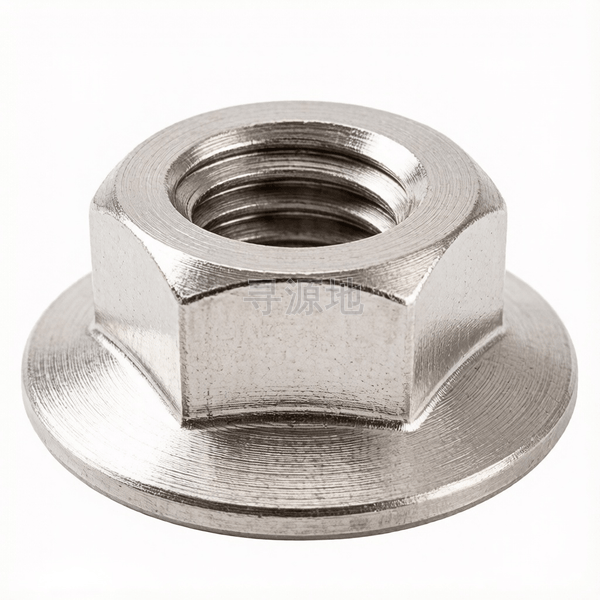

细牙六角法兰螺母
Hexagon head nuts with flange with fine pitch thread
本标准已废止，现行替代版本为：EN 14218-2008
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN | 欧标 EN |
|---|---|---|---|
| GB/T 6177.1 | ISO 4161 | DIN 6923 | EN 14218-2003 |
螺纹尺寸 d | M8 | M10 | M12 | M14 | M16 | |
|---|---|---|---|---|---|---|
| P | 螺距 | 1 | — | — | 1.5 | 1.5 |
| s | 对边宽度 最大值 | 13 | 15 | 18 | 21 | 24 |
| s | 对边宽度 最小值 | 12.73 | 14.73 | 17.73 | 20.67 | 23.67 |
| e | 对角宽 最小值 | 14.38 | 16.64 | 20.03 | 23.36 | 26.75 |
| k | 头部厚度 最大值 | 8 | 10 | 12 | 14 | 16 |
| k | 头部厚度 最小值 | 7.64 | 9.64 | 11.57 | 13.3 | 15.3 |
| dc | 法兰外径 最大值 | 17.9 | 21.8 | 26 | 29.9 | 34.5 |
该标准（EN 14218-2003）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6H)
推荐性能等级8级; 10级 (齿面防滑脱/光面密封)
表面处理规范达克罗涂覆;镀彩锌;镀蓝白锌;黑色电泳
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
汽车底盘悬挂结构、振动筛分机械配件、光伏导轨免平垫圈快速锁固
生产制造工艺与质量控制
产品等级（精度）：A级 (6H)
常用材料与性能等级：8级; 10级 (齿面防滑脱/光面密封)
对应国际/德标：GB/T 6177.1; DIN 6923; ISO 4161
推荐表面防腐：达克罗涂覆;镀彩锌;镀蓝白锌;黑色电泳
全流程工序步骤：
冷镦合金钢盘条退火 → 酸洗磷化 → 冷拔 → 冷镦成型法兰面与六角体 → 冲穿芯孔 → 自动精密攻丝 → 连续炉淬火回火调质 → 表面达克罗涂覆烘烤或电镀锌 → 除氢 → 全检包装
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
