美军标平台标准档案编号：BJT-DS-DS-51474-9BDA
现行有效
DS 51474-2000

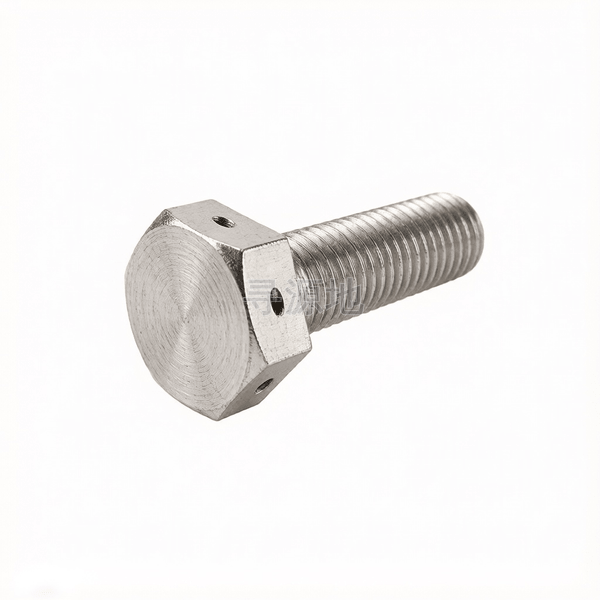

米制六角头头部带孔螺栓
Metric hexagon bolts with wire holes on head
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 77~80 | ISO 4026~4029 | DIN 913 |
螺纹尺寸 d | M5 | M6 | M8 | M10 | M12 | M16 | M20 | M24 | M30 | M36 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3 | 3.5 | 4 |
| h | max | 1.825 | 2.075 | 2.75 | 3.315 | 3.88 | 5.16 | 6.44 | 7.72 | 9.74 | 11.69 |
| h | min | 1.675 | 1.925 | 2.55 | 3.085 | 3.62 | 4.84 | 6.06 | 7.28 | 8.96 | 10.81 |
| s | 对边宽度 最大值 | 8 | 10 | 13 | 16 | 18 | 24 | 30 | 36 | 46 | 55 |
| s | 对边宽度 最小值 | 7.78 | 9.78 | 12.73 | 15.73 | 17.73 | 23.67 | 29.16 | 35 | 45 | 53.8 |
| e | max | 9.24 | 11.55 | 15.01 | 18.48 | 20.78 | 27.71 | 34.64 | 41.57 | 53.12 | 63.51 |
| e | 对角宽 最小值 | 8.79 | 11.05 | 14.38 | 17.77 | 20.03 | 26.75 | 32.95 | 39.55 | 50.85 | 60.79 |
| k | 头部厚度 最大值 | 3.65 | 4.15 | 5.5 | 6.63 | 7.76 | 10.32 | 12.88 | 15.44 | 19.48 | 23.38 |
| k | 头部厚度 最小值 | 3.35 | 3.85 | 5.1 | 6.17 | 7.24 | 9.68 | 12.12 | 14.56 | 17.92 | 21.62 |
| r | 过渡圆角 最小值 | 0.2 | 0.3 | 0.4 | 0.4 | 0.6 | 0.6 | 0.8 | 0.8 | 1 | 1 |
| a | 末端距 最大值 | 1.2 | 1.4 | 2 | 2 | 3 | 3 | 4 | 4 | 6 | 6 |
| d0 | 参数值 | 1 | 1.4 | 1.4 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 |
该标准（DS 51474-2000）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (6g 精密级)
推荐性能等级45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
表面处理规范氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/装备制造
核心连接场景：机械设备装配、管道法兰、钢结构、汽车、船舶等各行业连接
主要功能用途：与螺母配合，通过螺纹夹紧力将两个或多个被连接件紧固为一体
典型应用节点：
传动轴皮带轮与联轴器径向锁死、轴承衬套轴向限位、数控机床机械手精密微调紧定
生产制造工艺与质量控制
产品等级（精度）：A级 (6g 精密级)
常用材料与性能等级：45H (合金钢淬火回火, 450HV); 33H; A2-21H不锈钢
对应国际/德标：DIN 913; DIN 914; DIN 915; DIN 916; ISO 4026~4029; GB/T 77~80
推荐表面防腐：氧化发黑浸防锈油;镀锌钝化;本色超声波脱脂(不锈钢)
全流程工序步骤：
SCM435/35CrMo合金盘条 → 球化退火 → 冷拔精密线材 → 无头多工位冷镦冲六角内孔 → 冷锻凹端/尖端/平端 → 精密无心滚丝机滚丝 → 光亮保护气氛淬火与高温回火 → 去油煮黑浸防锈油 → 光学通止规全检 → 塑料盒装入库
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
