DS 51417-1999

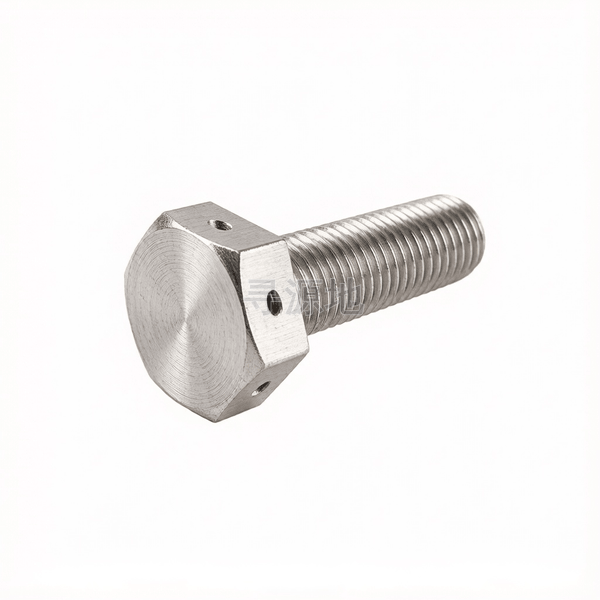

米制六角头头部带孔细牙螺栓
Metric hexagon bolts fine thread with wire holes on head
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 5783 | ISO 4017 | DIN 933 | ASME B18.2.1 |
螺纹尺寸 d | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 | M24 | M30 | M36 | M42 | M48 | M56 | M64 | M72 | M80 | M90 | M100 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.8 | 1 | 1 | 1.25 | 1.25 | 1.5 | 1.5 | 1.5 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | — | 2 | 2 | — |
| h | max | 1.94 | 2.19 | 2.84 | 3.425 | 3.975 | 4.625 | 5.375 | 6.7 | 7.95 | 9.875 | 11.775 | 13.525 | 15.535 | 18.1 | 20.66 | 23.225 | 25.79 | 28.87 | 31.95 |
| h | min | 1.675 | 1.925 | 2.55 | 3.085 | 3.62 | 4.255 | 4.84 | 6.06 | 7.28 | 8.96 | 10.81 | 12.515 | 14.465 | 16.9 | 19.34 | 21.775 | 24.21 | 27.13 | 30.05 |
| s | 对边宽度 最大值 | 8 | 10 | 13 | 16 | 18 | 21 | 24 | 30 | 36 | 46 | 55 | 65 | 75 | 85 | 95 | 105 | 115 | 130 | 145 |
| s | 对边宽度 最小值 | 7.64 | 8.64 | 12.57 | 15.57 | 17.57 | 20.16 | 23.16 | 29.16 | 35 | 45 | 53.8 | 62.9 | 72.6 | 82.2 | 91.8 | 101.4 | 111 | 125.5 | 140 |
| e | max | 9.24 | 11.55 | 15.01 | 18.48 | 20.78 | 24.25 | 27.71 | 34.64 | 41.57 | 53.12 | 63.51 | 75.06 | 86.6 | 98.15 | 109.7 | 121.24 | 132.79 | 150.11 | 167.43 |
| e | 对角宽 最小值 | 8.63 | 10.89 | 14.2 | 17.59 | 19.85 | 22.78 | 26.17 | 32.95 | 39.55 | 50.55 | 60.79 | 71.71 | 82.76 | 93.71 | 104.65 | 115.6 | 126.54 | 143.07 | 159.6 |
| k | 头部厚度 最大值 | 3.88 | 4.38 | 5.68 | 6.85 | 7.95 | 9.25 | 10.75 | 13.4 | 15.9 | 19.75 | 23.55 | 27.05 | 31.07 | 36.2 | 41.32 | 46.45 | 51.58 | 57.74 | 63.9 |
| k | 头部厚度 最小值 | 3.35 | 3.85 | 5.1 | 6.17 | 7.24 | 8.51 | 9.68 | 12.12 | 14.56 | 17.92 | 21.62 | 25.03 | 28.93 | 33.8 | 38.68 | 43.55 | 48.42 | 54.26 | 60.1 |
| r | 过渡圆角 最小值 | 0.2 | 0.3 | 0.4 | 0.4 | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 | 1 | 1 | 1.2 | 1.5 | 2 | 2 | 2 | 2 | 2 | 2.5 |
| a | 末端距 最大值 | 2.4 | 3 | 3 | 4 | 4 | 4.5 | 4.5 | 4.5 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
| ds | max | 3.09 | 5.32 | 7.32 | 9.16 | 11.16 | 12.99 | 14.99 | 18.99 | 22.66 | 28.66 | 34.66 | 40.66 | 46.66 | 54.66 | 62.66 | 70.66 | 78.66 | 88.66 | 98.66 |
| ds | min | 3 | 5.21 | 7.21 | 9.04 | 11.03 | 12.85 | 14.85 | 18.85 | 22.49 | 28.49 | 34.49 | 40.49 | 46.48 | 54.48 | 62.48 | 70.48 | 78.48 | 88.48 | 98.47 |
该标准（DS 51417-1999）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级/B级 (GB/T 5783或同等标准)
推荐性能等级4.8; 8.8; 10.9; A2-70
表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/装备制造
核心连接场景：机械设备装配、管道法兰、钢结构、汽车、船舶等各行业连接
主要功能用途：与螺母配合，通过螺纹夹紧力将两个或多个被连接件紧固为一体
典型应用节点：
通用机械设备组装、管道支架固定、机加工零件通孔对夹锁紧
生产制造工艺与质量控制
产品等级（精度）：A级/B级 (GB/T 5783或同等标准)
常用材料与性能等级：4.8; 8.8; 10.9; A2-70
对应国际/德标：DIN 933; ISO 4017; ASME B18.2.1; GB/T 5783
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑
全流程工序步骤：
盘条退火 → 酸洗拔丝 → 多工位冷镦切六角 → 滚丝搓牙 → 网带炉调质淬火回火 → 表面电镀/热浸锌 → 除氢退脆 → 全检包装入库
