美军标平台标准档案编号：BJT-DS-DS-51406-E28B
现行有效
DS 51406-1981

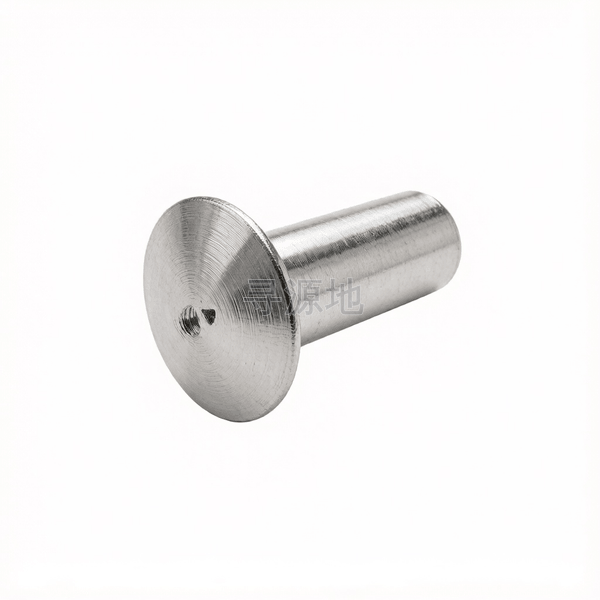

米制沉头铆钉
Metric countersunk head rivets
螺纹尺寸 d | Φ1.6 | Φ2 | Φ2.5 | Φ3 | Φ3.5 | Φ4 | Φ5 | Φ6 | Φ8 | Φ10 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| k | 头部厚度 | 0.59 | 0.71 | 0.9 | 1.07 | 1.26 | 1.43 | 1.78 | 2.14 | 2.85 | 3.57 |
| dk | 头部外径 最小值 | 2.8 | 3.5 | 4.4 | 5.25 | 6.15 | 7 | 8.75 | 10.5 | 14 | 17 |
| d | 大径 最大值 | 1.58 | 1.98 | 2.48 | 2.98 | 3.47 | 3.97 | 4.97 | 5.97 | 7.97 | 9.96 |
| d | 大径 最小值 | 1.52 | 1.92 | 2.42 | 2.92 | 3.4 | 3.9 | 4.9 | 5.9 | 7.87 | 9.87 |
| d1 | max | 1.28 | 1.6 | 2 | 2.4 | 2.8 | 3.2 | 4 | 4.8 | 6.4 | 8 |
| d1 | min | 0.98 | 1.3 | 1.7 | 2.1 | 2.45 | 2.8 | 3.5 | 4.2 | 5.6 | 7 |
该标准（DS 51406-1981）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级精密加工级 (外圆公差 m6, h8, 1:50锥度)
推荐性能等级45号优质碳素钢; 40Cr; GCr15轴承钢; 304不锈钢
表面处理规范表面发黑涂油;超声波脱脂微油;本色高精研磨
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：钣金/汽车/航空
核心连接场景：汽车车身钣金、飞机蒙皮、标牌固定、管道保温层、电子外壳
主要功能用途：通过塑性变形形成永久连接，用于不可拆卸的薄板/钣金件连接
典型应用节点：
机械模具模板间高精度定位销钉、传递横向扭转剪切载荷、铰链转轴核心枢轴
生产制造工艺与质量控制
产品等级（精度）：精密加工级 (外圆公差 m6, h8, 1:50锥度)
常用材料与性能等级：45号优质碳素钢; 40Cr; GCr15轴承钢; 304不锈钢
对应国际/德标：GB/T 119; GB/T 117; DIN 7; DIN 1; ISO 2338
推荐表面防腐：表面发黑涂油;超声波脱脂微油;本色高精研磨
全流程工序步骤：
冷拔轴承钢/45号钢棒材 → 精密无屑切断 → 双头车床倒角车端面 → 网带炉调质或高频淬火 → 高精度无心磨床粗磨与精磨外圆 → 超声波去屑清洗 → 涂防锈油脂 → 千分尺及圆度仪全检 → 盒装
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
