DS 51403-1981

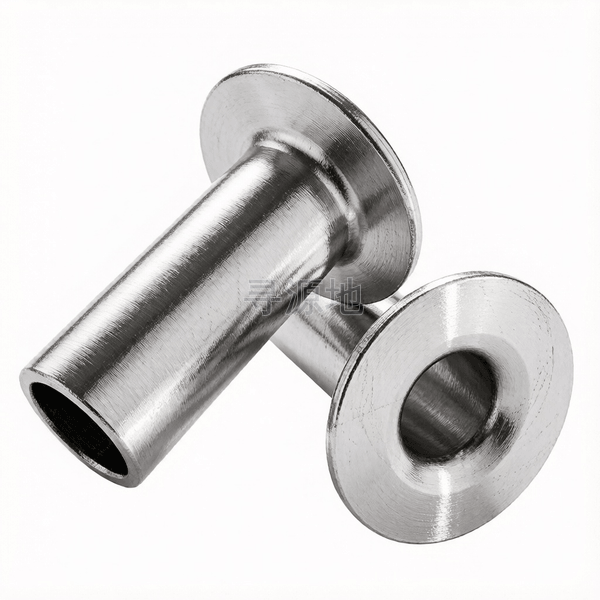

米制平头管状铆钉
Metric tubular rivets with pan head
螺纹尺寸 d | M1.2 | M1.6 | M2 | M2.5 | M3 | M4 | M5 | M6 | M8 | M10 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| h | max | 0.22 | 0.28 | 0.33 | 0.39 | 0.44 | 0.55 | 0.66 | 0.77 | 0.94 | 1.1 |
| h | min | 0.18 | 0.23 | 0.27 | 0.32 | 0.36 | 0.45 | 0.54 | 0.63 | 0.77 | 0.99 |
| dk | 头部外径 最大值 | 2.15 | 2.65 | 3.4 | 4.2 | 4.7 | 6.25 | 7.75 | 9.25 | 12.3 | 15.3 |
| dk | 头部外径 最小值 | 1.85 | 2.35 | 3 | 3.8 | 4.3 | 5.75 | 7.25 | 8.75 | 11.7 | 14.7 |
| r | 过渡圆角 最大值 | 0.2 | 0.2 | 0.2 | 0.25 | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1 |
| d | 大径 最大值 | 1.18 | 1.58 | 1.98 | 2.48 | 2.98 | 3.97 | 4.97 | 5.97 | 7.96 | 9.96 |
| d | 大径 最小值 | 1.12 | 1.52 | 1.92 | 2.42 | 2.92 | 3.895 | 4.895 | 5.895 | 7.87 | 9.87 |
该标准（DS 51403-1981）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级精密加工级 (外圆公差 m6, h8, 1:50锥度)
推荐性能等级45号优质碳素钢; 40Cr; GCr15轴承钢; 304不锈钢
表面处理规范表面发黑涂油;超声波脱脂微油;本色高精研磨
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：钣金/汽车/航空
核心连接场景：汽车车身钣金、飞机蒙皮、标牌固定、管道保温层、电子外壳
主要功能用途：通过塑性变形形成永久连接，用于不可拆卸的薄板/钣金件连接
典型应用节点：
机械模具模板间高精度定位销钉、传递横向扭转剪切载荷、铰链转轴核心枢轴
生产制造工艺与质量控制
产品等级（精度）：精密加工级 (外圆公差 m6, h8, 1:50锥度)
常用材料与性能等级：45号优质碳素钢; 40Cr; GCr15轴承钢; 304不锈钢
对应国际/德标：GB/T 119; GB/T 117; DIN 7; DIN 1; ISO 2338
推荐表面防腐：表面发黑涂油;超声波脱脂微油;本色高精研磨
全流程工序步骤：
冷拔轴承钢/45号钢棒材 → 精密无屑切断 → 双头车床倒角车端面 → 网带炉调质或高频淬火 → 高精度无心磨床粗磨与精磨外圆 → 超声波去屑清洗 → 涂防锈油脂 → 千分尺及圆度仪全检 → 盒装
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
