美军标平台标准档案编号：BJT-DS-DS-51402A-A321
现行有效
DS 51402A-2007

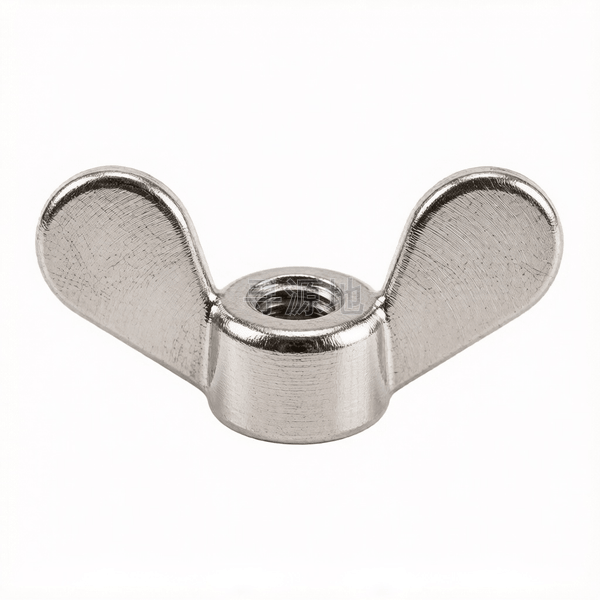

米制蝶形螺母
Metric wing nuts
| 国标 GB | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|
| GB/T 62 | DIN 315 | ASME B18.6.X |
螺纹尺寸 d | M2 | M2.5 | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M16 | M20 | M24 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.4 | 0.45 | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.25 | 1.75 | 2 | 2.5 | 3 |
| h | max | 10.45 | 10.45 | 10.45 | 10.45 | 12.55 | 16.55 | 20.65 | 25.65 | 32.8 | 36.8 | 45.8 | 56.95 |
| h | min | 9.55 | 9.55 | 9.55 | 9.55 | 11.45 | 15.45 | 19.35 | 24.35 | 31.2 | 35.2 | 44.2 | 55.05 |
| k | 头部厚度 最大值 | 5.38 | 5.38 | 5.38 | 5.38 | 6.38 | 8.45 | 10.45 | 12.55 | 14.55 | 16.55 | 20.65 | 24.65 |
| k | 头部厚度 最小值 | 4.62 | 4.62 | 4.62 | 4.62 | 5.62 | 7.55 | 9.55 | 11.45 | 13.45 | 15.45 | 19.35 | 23.35 |
| dk | 头部外径 最大值 | 8.45 | 8.45 | 8.45 | 8.45 | 10.45 | 12.55 | 16.55 | 20.65 | 23.65 | 25.65 | 36.8 | 45.8 |
| dk | 头部外径 最小值 | 7.55 | 7.55 | 7.55 | 7.55 | 9.55 | 11.45 | 15.45 | 19.35 | 22.35 | 24.35 | 35.2 | 44.2 |
| L | max | 20.65 | 20.65 | 20.65 | 20.65 | 25.65 | 32.8 | 40.8 | 50.8 | 64.95 | 72.95 | 91.1 | 113.1 |
| L | min | 19.35 | 19.35 | 19.35 | 19.35 | 24.35 | 31.2 | 39.2 | 49.2 | 63.05 | 71.05 | 88.9 | 110.9 |
| d1 | max | 6.38 | 6.38 | 6.38 | 6.38 | 8.45 | 10.45 | 12.55 | 16.55 | 19.65 | 22.65 | 28.65 | 36.8 |
| d1 | min | 5.62 | 5.62 | 5.62 | 5.62 | 7.55 | 9.55 | 11.45 | 15.45 | 18.35 | 21.35 | 27.35 | 35.2 |
| y | max | 1.9 | 1.9 | 1.9 | 1.9 | 2.3 | 2.8 | 3.3 | 4.38 | 5.38 | 6.38 | 7.45 | 9.45 |
| y | min | 1.3 | 1.3 | 1.3 | 1.3 | 1.7 | 2.2 | 2.7 | 3.62 | 4.62 | 5.62 | 6.55 | 8.55 |
| y1 | max | 2.3 | 2.3 | 2.3 | 2.3 | 2.8 | 3.3 | 4.38 | 5.38 | 6.38 | 7.45 | 9.45 | 11.55 |
| y1 | min | 1.7 | 1.7 | 1.7 | 1.7 | 2.2 | 2.7 | 3.62 | 4.62 | 5.62 | 6.55 | 8.55 | 10.45 |
该标准（DS 51402A-2007）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级标准冲压/压铸级
推荐性能等级4级; 304不锈钢; 压铸锌合金
表面处理规范镀蓝白锌;镀镍;仿古铜镀层;超声波抛光钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
电子医疗仪器盖板免工具快速拆卸、脚手架夹具手动调节、户外临时遮阳设施
生产制造工艺与质量控制
产品等级（精度）：标准冲压/压铸级
常用材料与性能等级：4级; 304不锈钢; 压铸锌合金
对应国际/德标：GB/T 62; DIN 315; ASME B18.6.X
推荐表面防腐：镀蓝白锌;镀镍;仿古铜镀层;超声波抛光钝化
全流程工序步骤：
优质带钢/圆钢 → 冲压成型双翼或锌合金熔炼压铸成型坯体 → 钻底孔 → 自动攻螺纹 → 振动研磨去披锋毛刺 → 表面电镀钝化 → 清洗烘干 → 袋装入库
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
