美军标平台标准档案编号：BJT-DS-DS-14242A-1946
现行有效
DS 14242A-1984

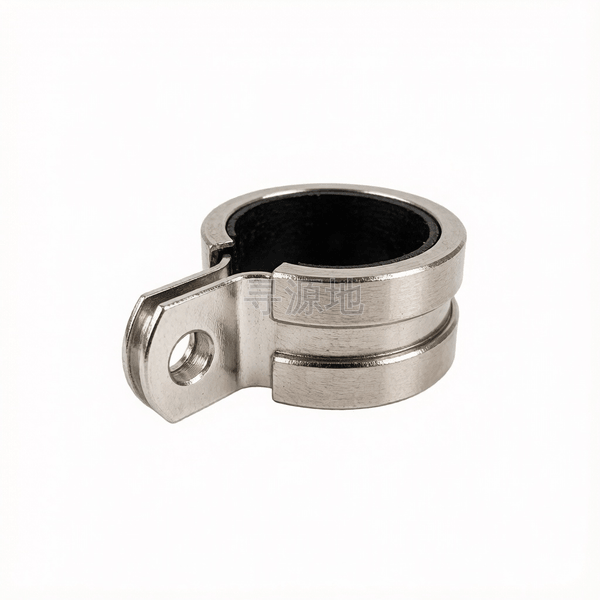

米制带胶套卡箍
Metric rubber sleeve clamp
螺纹尺寸 d | Φ6 | Φ8 | Φ10 | Φ12 | Φ14 | Φ16 | Φ18 | Φ20 | Φ22 | Φ25 | Φ28 | Φ32 | Φ40 | Φ45 | Φ50 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | 高度/厚度 | 0.8 | 0.8 | 0.8 | 0.8 | 1 | 1 | 1 | 1 | 1 | 1 | 1.4 | 1.4 | 1.4 | 1.4 | 1.4 |
| s | 对边宽度 最大值 | 13.5 | 13.5 | 13.5 | 13.5 | 13.5 | 13.5 | 13.5 | 13.5 | 13.5 | 13.5 | 13.5 | 13.5 | 13.5 | 13.5 | 13.5 |
| s | 对边宽度 最小值 | 10.5 | 10.5 | 10.5 | 10.5 | 10.5 | 10.5 | 10.5 | 10.5 | 10.5 | 10.5 | 10.5 | 10.5 | 10.5 | 10.5 | 10.5 |
| r | 过渡圆角 最大值 | 6.1 | 6.1 | 6.1 | 6.1 | 6.1 | 6.1 | 6.1 | 6.1 | 6.1 | 6.1 | 6.9 | 6.9 | 6.9 | 6.9 | 6.9 |
| r | 过渡圆角 最小值 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | 6.3 | 6.3 | 6.3 | 6.3 | 6.3 |
| d | 大径 最大值 | 6.4 | 8.4 | 10.4 | 12.4 | 14.4 | 16.4 | 18.4 | 20.4 | 22.4 | 25.4 | 28.4 | 32.4 | 40.4 | 45.4 | 50.4 |
| d | 大径 最小值 | 5.6 | 7.6 | 9.6 | 11.6 | 13.6 | 15.6 | 17.6 | 19.6 | 21.6 | 24.6 | 27.6 | 31.6 | 39.6 | 44.6 | 49.6 |
| L | max | 13.7 | 14.7 | 15.7 | 16.7 | 17.9 | 18.9 | 19.9 | 20.9 | 21.9 | 23.4 | 26.9 | 28.9 | 32.9 | 35.4 | 37.9 |
| L | min | 12.9 | 13.9 | 14.9 | 15.9 | 17.1 | 18.1 | 19.1 | 20.1 | 21.1 | 22.6 | 26.1 | 28.1 | 32.1 | 34.6 | 37.1 |
| d1 | max | 5.6 | 5.6 | 5.6 | 5.6 | 5.6 | 5.6 | 5.6 | 5.6 | 5.6 | 5.6 | 5.6 | 5.6 | 5.6 | 5.6 | 5.6 |
| d1 | min | 5.2 | 5.2 | 5.2 | 5.2 | 5.2 | 5.2 | 5.2 | 5.2 | 5.2 | 5.2 | 5.2 | 5.2 | 5.2 | 5.2 | 5.2 |
| L1 | max | 6.1 | 6.1 | 6.1 | 6.1 | 6.1 | 6.1 | 6.1 | 6.1 | 6.1 | 6.1 | 6.9 | 6.9 | 6.9 | 6.9 | 6.9 |
| L1 | min | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | 6.3 | 6.3 | 6.3 | 6.3 | 6.3 |
| n | max | 2.4 | 2.4 | 2.4 | 2.4 | 2.4 | 2.4 | 2.4 | 2.4 | 2.4 | 2.4 | 4 | 4 | 4 | 4 | 4 |
| n | min | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 |
该标准（DS 14242A-1984）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级精密加工级 (外圆公差 m6, h8, 1:50锥度)
推荐性能等级45号优质碳素钢; 40Cr; GCr15轴承钢; 304不锈钢
表面处理规范表面发黑涂油;超声波脱脂微油;本色高精研磨
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：其他紧固件
核心连接场景：通用工业装配
主要功能用途：紧固件连接
典型应用节点：
机械模具模板间高精度定位销钉、传递横向扭转剪切载荷、铰链转轴核心枢轴
生产制造工艺与质量控制
产品等级（精度）：精密加工级 (外圆公差 m6, h8, 1:50锥度)
常用材料与性能等级：45号优质碳素钢; 40Cr; GCr15轴承钢; 304不锈钢
对应国际/德标：GB/T 119; GB/T 117; DIN 7; DIN 1; ISO 2338
推荐表面防腐：表面发黑涂油;超声波脱脂微油;本色高精研磨
全流程工序步骤：
冷拔轴承钢/45号钢棒材 → 精密无屑切断 → 双头车床倒角车端面 → 网带炉调质或高频淬火 → 高精度无心磨床粗磨与精磨外圆 → 超声波去屑清洗 → 涂防锈油脂 → 千分尺及圆度仪全检 → 盒装
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
