德标平台标准档案编号：BJT-DIN-988-E5B6
现行有效
DIN 988-1990

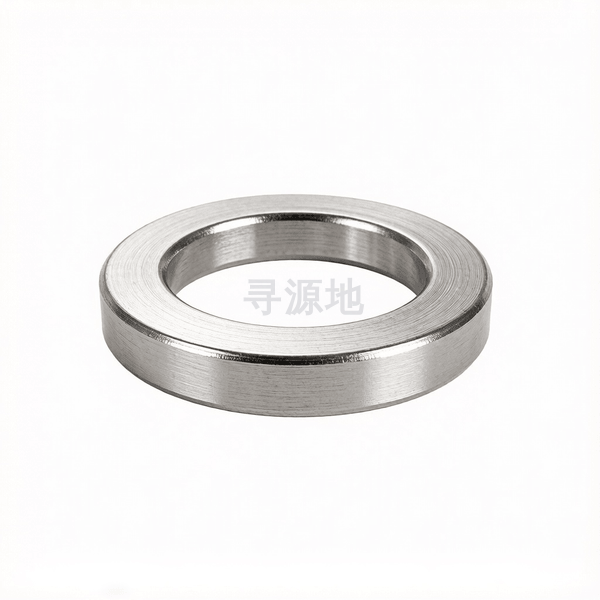

密封垫圈
Shim rings and supporting rings
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 97.1 | ISO 7089 | DIN 988-1990 |
螺纹尺寸 d | Φ3 | Φ4 | Φ5 | Φ6 | Φ7 | Φ8 | Φ9 | Φ10 | Φ11 | Φ12 | Φ13 | Φ14 | Φ15 | Φ16 | Φ17 | Φ18 | Φ19 | Φ20 | Φ22 | Φ25 | Φ26 | Φ28 | Φ30 | Φ32 | Φ35 | Φ36 | Φ37 | Φ40 | Φ42 | Φ45 | Φ48 | Φ50 | Φ52 | Φ55 | Φ56 | Φ60 | Φ63 | Φ65 | Φ70 | Φ75 | Φ80 | Φ85 | Φ90 | Φ95 | Φ100 | Φ105 | Φ110 | Φ120 | Φ130 | Φ140 | Φ150 | Φ160 | Φ170 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| dc | 法兰外径 最大值 | 5.97 | 7.96 | 9.96 | 11.95 | 12.95 | 13.95 | 14.95 | 15.95 | 16.95 | 17.95 | 18.935 | 19.935 | 20.935 | 21.935 | 23.935 | 24.935 | 25.935 | 27.935 | 29.935 | 34.92 | 36.92 | 39.92 | 41.92 | 44.92 | 44.92 | 44.92 | 46.92 | 49.92 | 51.9 | 54.9 | 59.9 | 61.9 | 64.9 | 67.9 | 69.9 | 74.9 | 79.9 | 84.88 | 89.88 | 94.88 | 99.88 | 104.88 | 109.88 | 114.88 | 119.88 | 129.855 | 139.855 | 149.855 | 159.855 | 169.855 | 179.855 | 189.83 | 199.83 |
| dc | 法兰外径 最小值 | 5.85 | 7.81 | 9.81 | 11.77 | 12.77 | 13.77 | 14.77 | 15.77 | 16.77 | 17.77 | 18.725 | 19.725 | 20.725 | 21.725 | 23.725 | 24.725 | 25.725 | 27.725 | 29.725 | 34.67 | 36.67 | 39.67 | 41.67 | 44.67 | 44.67 | 44.67 | 46.67 | 49.67 | 51.6 | 54.6 | 59.6 | 61.6 | 64.6 | 67.6 | 69.6 | 74.6 | 79.6 | 84.53 | 89.53 | 94.53 | 99.53 | 104.53 | 109.53 | 114.53 | 119.53 | 129.455 | 139.455 | 149.455 | 159.455 | 169.455 | 179.455 | 189.37 | 199.37 |
| d | 大径 最大值 | 3.12 | 4.15 | 5.15 | 6.15 | 7.19 | 8.19 | 9.19 | 10.19 | 11.23 | 12.23 | 13.23 | 14.23 | 15.23 | 16.23 | 17.23 | 18.23 | 19.275 | 20.275 | 22.275 | 25.275 | 26.275 | 28.275 | 30.275 | 32.33 | 35.33 | 36.33 | 37.33 | 40.33 | 42.33 | 45.33 | 48.33 | 50.33 | 52.4 | 55.4 | 56.4 | 60.4 | 63.4 | 65.4 | 70.4 | 75.4 | 80.4 | 85.47 | 90.47 | 95.47 | 100.47 | 105.47 | 110.47 | 120.47 | 130.545 | 140.545 | 150.545 | 160.545 | 170.545 |
| d | 大径 最小值 | 3.02 | 4.03 | 5.03 | 6.03 | 7.04 | 8.04 | 9.04 | 10.04 | 11.05 | 12.05 | 13.05 | 14.05 | 15.05 | 16.05 | 17.05 | 18.05 | 19.065 | 20.065 | 22.065 | 25.065 | 26.065 | 28.065 | 30.065 | 32.08 | 35.08 | 36.08 | 37.08 | 40.08 | 42.08 | 45.08 | 48.08 | 50.08 | 52.1 | 55.1 | 56.1 | 60.1 | 63.1 | 65.1 | 70.1 | 75.1 | 80.1 | 85.12 | 90.12 | 95.12 | 100.12 | 105.12 | 110.12 | 120.12 | 130.145 | 140.145 | 150.145 | 160.145 | 170.145 |
该标准（DIN 988-1990）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (d≤36mm); C级 (d>36mm)
推荐性能等级100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：螺栓/螺母连接的支撑面扩大、防松、密封、绝缘
主要功能用途：增大支撑面积、保护被连接件表面，弹簧垫圈提供防松弹力
典型应用节点：
扩大螺栓与螺母预紧支撑受力面积、保护连接件基材表面抗压痕、弥补装配孔径公差偏大
生产制造工艺与质量控制
产品等级（精度）：A级 (d≤36mm); C级 (d>36mm)
常用材料与性能等级：100HV (软钢); 200HV (中碳钢); 300HV (硬化钢); 304/316
对应国际/德标：GB/T 97.1; DIN 125A; ISO 7089 (平垫); DIN 9021 (大垫圈)
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色钝化
全流程工序步骤：
冷轧碳钢或不锈钢卷带 → 开卷校平 → 高速冲床连续级进模精密冲孔与落料 → 滚筒振动光饰机去冲剪毛刺 → 热处理淬火回火(高硬度垫圈) → 表面电镀锌/热浸锌 → 除水离心烘干 → 计数称重打包
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
