德标平台标准档案编号：BJT-DIN-986-E8FB
已被 DIN 986-2000 替代
替代新版：DIN 986-2000→
DIN 986-1987

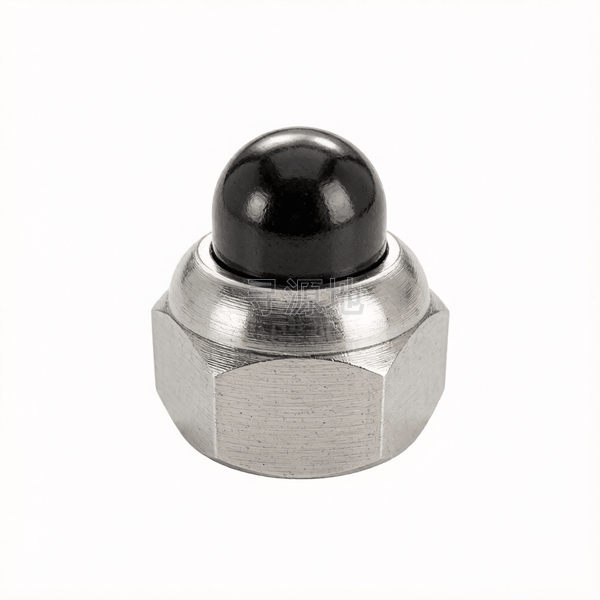

非金属嵌件六角盖形螺母(大对边)
Prevailing torque type hexagon domed cap nuts with nonmetallic insert(big on edge)
本标准已废止，现行替代版本为：DIN 986-2000
前往新版标准→
| 国标 GB | 德标 DIN |
|---|---|
| GB/T 923 | DIN 986-1987 |
螺纹尺寸 d | M10 | M12 | M14 | |
|---|---|---|---|---|
| P | 螺距 | — | — | — |
| h | max | 18.5 | 22.9 | 26.8 |
| h | min | 17.7 | 22.1 | 26 |
| s | 对边宽度 最大值 | 17 | 19 | 22 |
| s | 对边宽度 最小值 | 16.73 | 18.67 | 21.67 |
| e | 对角宽 最小值 | 18.9 | 21.1 | 24.49 |
| k | 头部厚度 最小值 | 8.04 | 10.37 | 12.1 |
| r | 过渡圆角 最大值 | 6.3 | 7.8 | 8.8 |
| r | 过渡圆角 最小值 | 5.3 | 5.8 | 6.8 |
该标准（DIN 986-1987）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (精密成型级)
推荐性能等级6级; 8级; 304不锈钢; 黄铜
表面处理规范表面镀铬抛光;镀镍;镀白锌;镜面电解抛光
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：其他紧固件
核心连接场景：通用工业装配
主要功能用途：紧固件连接
典型应用节点：
自行车/摩托车外露轮轴防护装饰、机械外露螺栓防碰伤人员、防水防尘密封节点
生产制造工艺与质量控制
产品等级（精度）：A级 (精密成型级)
常用材料与性能等级：6级; 8级; 304不锈钢; 黄铜
对应国际/德标：GB/T 923; DIN 1587; DIN 917
推荐表面防腐：表面镀铬抛光;镀镍;镀白锌;镜面电解抛光
全流程工序步骤：
碳钢线材退火 → 冷拔拔丝 → 多工位成型六角下料打盲孔 → 车修半球罩顶(或盖帽焊接) → 盲孔攻丝 → 震动抛光去毛刺 → 表面多层电镀光亮镍铬 → 清洗烘干 → 防磕碰盒装
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
