德标平台标准档案编号：BJT-DIN-986-4AC9
现行有效
DIN 986-2000

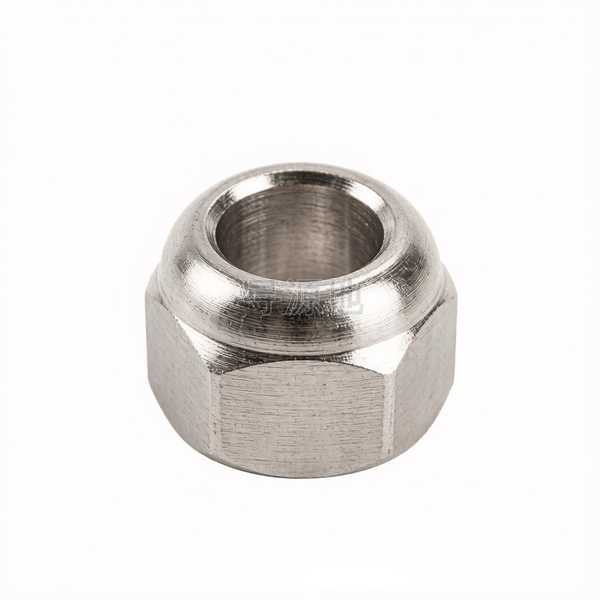

非金属嵌件六角盖形螺母
Prevailing torque type hexagon domed cap nuts with nonmetallic insert
| 国标 GB | 德标 DIN |
|---|---|
| GB/T 923 | DIN 986-2000 |
螺纹尺寸 d | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 | |
|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.7 | 0.8 | 1 | — | — | — | — | — | — |
| h | max | 9.9 | 10.85 | 12.35 | 14.35 | 18.5 | 22.9 | 26.8 | 27.9 | 35.5 |
| h | min | 9.3 | 10.15 | 11.65 | 13.65 | 17.7 | 22.1 | 26 | 27.1 | 34.5 |
| s | 对边宽度 最大值 | 7 | 8 | 10 | 13 | 16 | 18 | 21 | 24 | 30 |
| s | 对边宽度 最小值 | 6.78 | 7.78 | 9.78 | 12.73 | 15.73 | 17.73 | 20.67 | 23.67 | 29.16 |
| e | 对角宽 最小值 | 7.66 | 8.79 | 11.05 | 14.38 | 18.9 | 21.1 | 24.49 | 26.75 | 32.95 |
| k | 头部厚度 最小值 | 2.9 | 4.4 | 4.9 | 6.44 | 8.04 | 10.37 | 12.1 | 14.1 | 16.9 |
| r | 过渡圆角 最大值 | 2.7 | 3.5 | 4 | 5.1 | 6.3 | 7.8 | 8.8 | 9.8 | 11.8 |
| r | 过渡圆角 最小值 | 2.3 | 2.5 | 3 | 4.1 | 5.3 | 5.8 | 6.8 | 7.8 | 9.8 |
该标准（DIN 986-2000）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (精密成型级)
推荐性能等级6级; 8级; 304不锈钢; 黄铜
表面处理规范表面镀铬抛光;镀镍;镀白锌;镜面电解抛光
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：其他紧固件
核心连接场景：通用工业装配
主要功能用途：紧固件连接
典型应用节点：
自行车/摩托车外露轮轴防护装饰、机械外露螺栓防碰伤人员、防水防尘密封节点
生产制造工艺与质量控制
产品等级（精度）：A级 (精密成型级)
常用材料与性能等级：6级; 8级; 304不锈钢; 黄铜
对应国际/德标：GB/T 923; DIN 1587; DIN 917
推荐表面防腐：表面镀铬抛光;镀镍;镀白锌;镜面电解抛光
全流程工序步骤：
碳钢线材退火 → 冷拔拔丝 → 多工位成型六角下料打盲孔 → 车修半球罩顶(或盖帽焊接) → 盲孔攻丝 → 震动抛光去毛刺 → 表面多层电镀光亮镍铬 → 清洗烘干 → 防磕碰盒装
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
