德标平台标准档案编号：BJT-DIN-985-72FB
现行有效
DIN 985-1987

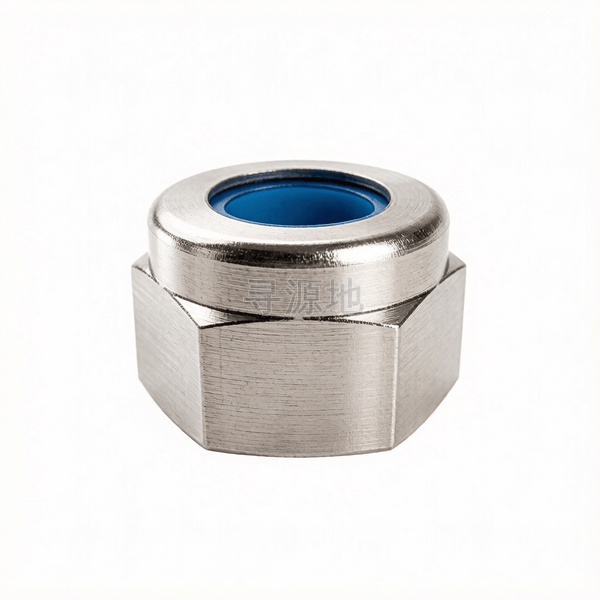

非金属嵌件薄型锁紧螺母
Prevailing torque type hexagon thin nuts with nonmetallic insert
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 889.1 | ISO 7040 | DIN 985-1987 |
螺纹尺寸 d | M3 | M4 | M5 | M6 | M7 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | X_24 | M24 | X_25 | M27 | M30 | M33 | M36 | M39 | M42 | M45 | M48 | X_174 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.5 | 0.7 | 0.8 | 1 | 1 | — | — | — | — | — | — | — | — | 0.4 | — | 0.45 | — | — | — | — | — | — | — | — | 0.6 |
| h | max | 4 | 5 | 5 | 6 | 7.5 | 8 | 10 | 12 | 14 | 16 | 18.5 | 20 | 22 | — | 24 | — | 27 | 30 | 33 | 36 | 39 | 42 | 45 | 48 | — |
| h | min | 3.7 | 4.7 | 4.7 | 5.7 | 7.14 | 7.64 | 9.64 | 11.57 | 13.3 | 15.3 | 17.66 | 18.7 | 20.7 | — | 22.7 | — | 25.7 | 28.7 | 31.4 | 34.4 | 37.4 | 40.4 | 43.4 | 46.4 | — |
| s | 对边宽度 最大值 | 5.5 | 7 | 8 | 10 | 11 | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | — | 36 | — | 41 | 46 | 50 | 55 | 60 | 65 | 70 | 75 | — |
| s | 对边宽度 最小值 | 5.32 | 6.78 | 7.78 | 9.78 | 10.73 | 12.73 | 16.73 | 18.67 | 21.67 | 23.67 | 26.16 | 29.16 | 31 | — | 35 | — | 40 | 45 | 49 | 53.8 | 58.8 | 63.8 | 68.1 | 73.1 | — |
| e | 对角宽 最小值 | 6.01 | 7.66 | 8.79 | 11.05 | 12.12 | 14.38 | 18.9 | 21.1 | 24.49 | 26.75 | 29.56 | 32.95 | 35.03 | — | 39.55 | — | 45.2 | 50.85 | 55.37 | 60.79 | 66.44 | 72.09 | 76.95 | 82.6 | — |
| k | 头部厚度 最小值 | 2.4 | 2.9 | 3.2 | 4 | 4.7 | 5.5 | 6.5 | 8 | 9.5 | 10.5 | 13 | 14 | 15 | — | 15 | — | 17 | 19 | 22 | 25 | 27 | 29 | 32 | 36 | — |
DIN 985-1987 国家标准规范技术条件与参数矩阵
| 钢 | ||
螺纹 | 公差 |
|
标准 |
| |
机械性能 | 等级 |
|
标准 |
| |
材料 | 嵌件 |
|
公差 | 产品等级 |
|
标准 |
| |
表面处理 |
| |
表面粗糙度 |
| |
表面缺陷 |
| |
验收及包装 |
| |
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
轨道车辆振动连接、航空与汽车转向节轴头、农机交变载荷关节防自发松脱
生产制造工艺与质量控制
产品等级（精度）：A级 / B级 (6H)
常用材料与性能等级：8级; 10级; A2-70
对应国际/德标：GB/T 889.1; GB/T 6184; DIN 985; DIN 980; ISO 7040
推荐表面防腐：镀蓝白锌;镀彩锌;达克罗;镀铜(全金属高温锁紧)
全流程工序步骤：
优质碳钢盘条退火 → 冷拔拔丝 → 多工位冷镦六角主体 → 冲孔攻牙 → 调质热处理 → 表面电镀锌 → 全自动锁紧螺母装嵌机嵌入尼龙止退圈并滚压包边/或顶端冲压收口微变形 → 防松力矩测试 → 装箱
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
