德标平台标准档案编号：BJT-DIN-982-2445
现行有效
DIN 982-1987

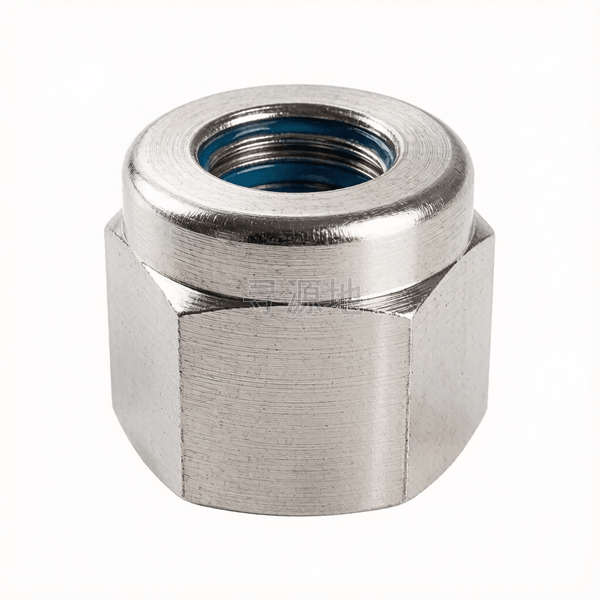

非金属嵌件锁紧加厚螺母
Prevailing torque type hexagon thick nuts with nonmetallic insert
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 889.1 | ISO 7040 | DIN 982-1987 |
螺纹尺寸 d | M5 | M6 | M7 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.8 | 1 | 1 | — | — | — | — | — | — | — | — | — |
| h | max | 6.3 | 8 | 8.5 | 9.5 | 11.5 | 14 | 16 | 18 | 20 | 22 | 25 | 28 |
| h | min | 6 | 7.7 | 8.2 | 9.14 | 11.14 | 13.64 | 15.3 | 17.3 | 19.16 | 20.7 | 23.7 | 26.7 |
| s | 对边宽度 最大值 | 8 | 10 | 11 | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 |
| s | 对边宽度 最小值 | 7.78 | 9.78 | 10.73 | 12.73 | 16.73 | 18.67 | 21.67 | 23.67 | 26.16 | 29.16 | 31 | 35 |
| e | 对角宽 最小值 | 8.79 | 11.05 | 12.12 | 14.38 | 18.9 | 21.1 | 24.49 | 26.75 | 29.56 | 32.95 | 35.03 | 39.55 |
| k | 头部厚度 最小值 | 4.4 | 4.9 | 6.14 | 6.44 | 8.04 | 10.37 | 12.1 | 14.1 | 15.1 | 16.9 | 18.1 | 20.2 |
DIN 982-1987 国家标准规范技术条件与参数矩阵
| 钢 | ||
螺纹 | 公差 |
|
标准 |
| |
机械性能 | 等级 |
|
标准 |
| |
材料 | 嵌件 |
|
公差 | 产品等级 |
|
标准 |
| |
表面处理 |
| |
表面粗糙度 |
| |
表面缺陷 |
| |
验收及包装 |
| |
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
轨道车辆振动连接、航空与汽车转向节轴头、农机交变载荷关节防自发松脱
生产制造工艺与质量控制
产品等级（精度）：A级 / B级 (6H)
常用材料与性能等级：8级; 10级; A2-70
对应国际/德标：GB/T 889.1; GB/T 6184; DIN 985; DIN 980; ISO 7040
推荐表面防腐：镀蓝白锌;镀彩锌;达克罗;镀铜(全金属高温锁紧)
全流程工序步骤：
优质碳钢盘条退火 → 冷拔拔丝 → 多工位冷镦六角主体 → 冲孔攻牙 → 调质热处理 → 表面电镀锌 → 全自动锁紧螺母装嵌机嵌入尼龙止退圈并滚压包边/或顶端冲压收口微变形 → 防松力矩测试 → 装箱
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
