德标平台标准档案编号：BJT-DIN-981-6285
现行有效
DIN 981-1983

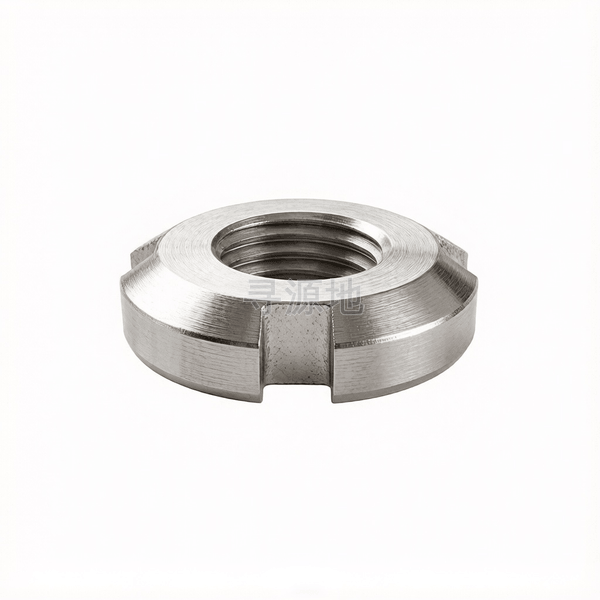

滚动轴承用防松大螺母(1型)
Big lock nuts for use with rolling bearings-Type 1
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 6170 | ISO 4032 | DIN 981-1983 | ASME B18.2.2 |
螺纹尺寸 d | M120 | M130 | M140 | M150 | M160 | M170 | M180 | M190 | M200 | |
|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 |
| k | 头部厚度 最大值 | 20 | 21 | 22 | 24 | 25 | 26 | 27 | 28 | 29 |
| k | 头部厚度 最小值 | 19.67 | 20.67 | 21.67 | 23.67 | 24.67 | 25.67 | 26.67 | 27.67 | 28.67 |
| dk | 头部外径 最大值 | 155 | 165 | 180 | 195 | 210 | 220 | 230 | 240 | 250 |
| dk | 头部外径 最小值 | 154.37 | 164.37 | 179.37 | 194.28 | 209.28 | 219.28 | 229.28 | 239.28 | 249.28 |
| t | max | 6.2 | 6.2 | 7.2 | 7.2 | 8.5 | 8.5 | 9.5 | 9.5 | 9.5 |
| t | min | 5 | 5 | 6 | 6 | 7 | 7 | 8 | 8 | 8 |
| n | max | 12.215 | 12.215 | 14.215 | 14.215 | 16.215 | 16.215 | 18.215 | 18.215 | 18.215 |
| n | min | 11.785 | 11.785 | 13.785 | 13.785 | 15.785 | 15.785 | 17.785 | 17.785 | 17.785 |
该标准（DIN 981-1983）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 (D≤16mm); B级 (D>16mm) (6H)
推荐性能等级6级; 8级; 10级; 12级; A2-70; A4-70
表面处理规范镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
配合相应强度外螺纹螺栓/螺柱实现强力夹紧，工业机械、工程结构通用锁紧
生产制造工艺与质量控制
产品等级（精度）：A级 (D≤16mm); B级 (D>16mm) (6H)
常用材料与性能等级：6级; 8级; 10级; 12级; A2-70; A4-70
对应国际/德标：GB/T 6170; DIN 934; ISO 4032; ASME B18.2.2
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油;本色
全流程工序步骤：
冷镦合金盘条 → 球化退火 → 酸洗磷化 → 抽线 → 多工位螺母成型机剪切镦压六角坯 → 冲底孔 → 气动自动螺母攻牙机攻丝 → 淬火回火热处理(高强级) → 表面电镀/热镀锌 → 除氢 → 光学挑选机检验 → 包装
具备本标准生产与现货能力的源头企业推荐
暂无直接排产本标准的公开实体工厂
全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
