德标平台标准档案编号：BJT-DIN-95-B15B
现行有效
DIN 95-1986

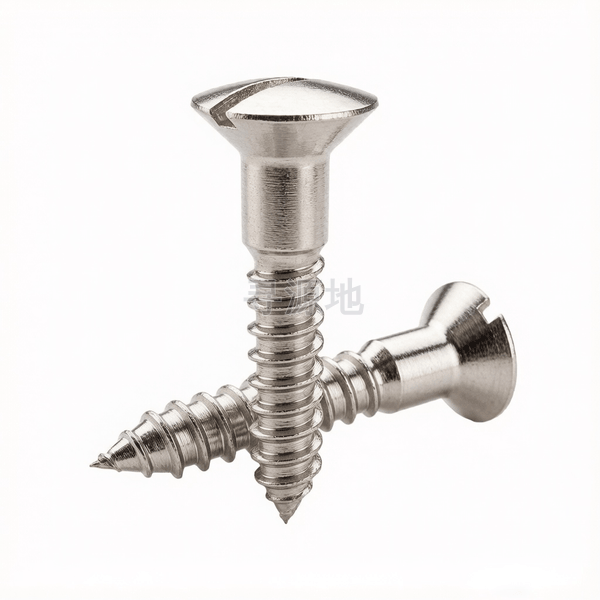

开槽半沉头木牙螺钉
Slotted raised countersunk head wood screws
| 国标 GB | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|
| GB/T 99~101 | DIN 95-1986 | ASME B18.6.1 |
螺纹尺寸 d | 1.6 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | 5.5 | 6 | 7 | 8 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.8 | 0.9 | 1 | 1.2 | 1.4 | 1.6 | 1.8 | 2 | 2.2 | 2.5 | 2.8 | 3 |
| k | 头部厚度 最大值 | 0.96 | 1.2 | 1.5 | 1.65 | 1.93 | 2.2 | 2.35 | 2.5 | 2.75 | 3 | 3.5 | 4 |
| dk | 头部外径 最大值 | 3.3 | 4.18 | 5.08 | 5.98 | 6.95 | 7.95 | 8.75 | 9.65 | 10.75 | 11.55 | 13.05 | 15.05 |
| dk | 头部外径 最小值 | 2.7 | 3.43 | 4.33 | 5.23 | 6.05 | 7.05 | 7.85 | 8.75 | 9.65 | 10.45 | 11.95 | 13.95 |
| t | max | 0.8 | 1 | 1.2 | 1.45 | 1.7 | 1.9 | 2.1 | 2.3 | 2.5 | 2.8 | 3.2 | 3.7 |
| t | min | 0.65 | 0.8 | 1 | 1.2 | 1.4 | 1.6 | 1.8 | 2 | 2.2 | 2.4 | 2.8 | 3.2 |
| ds | max | 1.6 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | 5.5 | 6 | 7 | 8 |
| ds | min | 1.2 | 1.6 | 2.1 | 2.6 | 3.02 | 3.52 | 4.02 | 4.52 | 5.02 | 5.52 | 6.42 | 7.42 |
| f | 参数值 | 0.4 | 0.5 | 0.6 | 0.75 | 0.9 | 1 | 1.1 | 1.25 | 1.4 | 1.5 | 1.8 | 2 |
| n | max | 0.6 | 0.7 | 0.8 | 1 | 1 | 1.2 | 1.2 | 1.51 | 1.51 | 1.91 | 2.31 | 2.31 |
| n | min | 0.46 | 0.56 | 0.66 | 0.86 | 0.86 | 1.06 | 1.06 | 1.26 | 1.26 | 1.66 | 2.06 | 2.06 |
该标准（DIN 95-1986）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级标准商用级
推荐性能等级表面渗碳淬火硬化 (芯部≥28HRC); 304不锈钢
表面处理规范黑色磷化;镀黄锌(彩锌);镀蓝白锌;仿古铜电镀
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：家具/木工
核心连接场景：家具制造、木制品装配、木结构连接、装修固定
主要功能用途：在木材中自行攻丝，用于木质构件、家具及装修木制品的紧固连接
典型应用节点：
石膏板与轻钢/木龙骨穿透紧固、板式家具与橱柜组装、实木及纤维密度板拼接
生产制造工艺与质量控制
产品等级（精度）：标准商用级
常用材料与性能等级：表面渗碳淬火硬化 (芯部≥28HRC); 304不锈钢
对应国际/德标：DIN 7997; DIN 7505; ASME B18.6.1; GB/T 99~101
推荐表面防腐：黑色磷化;镀黄锌(彩锌);镀蓝白锌;仿古铜电镀
全流程工序步骤：
低碳冷镦钢盘圆 → 冷拔拉丝 → 冷镦成型喇叭头十字槽/米字槽 → 高速搓丝机搓制深牙割木螺纹 → 连续式网带炉整体淬火回火 → 表面黑磷化或镀彩锌 → 浸防锈油 → 包装装盒
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
