德标平台标准档案编号：BJT-DIN-935-3-71E7
现行有效
DIN 935-3-2000

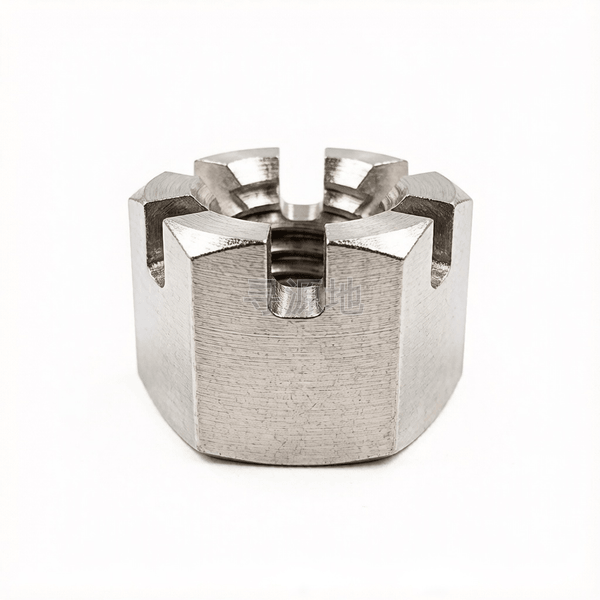

六角开槽螺母
Hexagon slotted nuts with metric coarse pitch thread
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 6178 | ISO 7035 | DIN 935-3-2000 |
螺纹尺寸 d | M12 | M16 | M20 | M24 | M27 | M30 | M33 | |
|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 1.75 | 2 | 2.5 | 3 | 3 | 3.5 | 3.5 |
| s | 对边宽度 最大值 | 18 | 24 | 30 | 36 | 41 | 46 | 50 |
| s | 对边宽度 最小值 | 17.57 | 23.16 | 29.16 | 35 | 40 | 45 | 49 |
| e | 对角宽 最小值 | 19.85 | 26.17 | 32.95 | 39.55 | 45.2 | 50.85 | 55.37 |
| k | 头部厚度 最大值 | 15 | 19 | 22 | 27 | 30 | 33 | 35 |
| k | 头部厚度 最小值 | 13.2 | 16.9 | 19.9 | 24.9 | 27.9 | 30.5 | 32.5 |
| n | max | 3.98 | 4.98 | 4.98 | 5.98 | 5.98 | 7.58 | 7.58 |
| n | min | 3.5 | 4.5 | 4.5 | 5.5 | 5.5 | 7 | 7 |
| w | max | 10 | 13 | 16 | 19 | 22 | 24 | 26 |
| w | min | 9.46 | 12.3 | 15.3 | 18.16 | 21.16 | 23.16 | 25.16 |
该标准（DIN 935-3-2000）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 / B级
推荐性能等级8级; 10级
表面处理规范发黑;电镀蓝白锌;热浸镀锌;达克罗
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
配合螺栓穿孔插入开口销进行刚性防松，重型卡车轮毂轴承、起重吊钩回转轴锁死
生产制造工艺与质量控制
产品等级（精度）：A级 / B级
常用材料与性能等级：8级; 10级
对应国际/德标：GB/T 6178; DIN 935; ISO 7035
推荐表面防腐：发黑;电镀蓝白锌;热浸镀锌;达克罗
全流程工序步骤：
盘条拔丝 → 冷镦下料成型螺母坯 → 冲孔 → 高精铣槽机铣开槽口 → 内螺纹攻丝 → 调质热处理 → 表面防腐处理 → 清洗包装
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
