德标平台标准档案编号：BJT-DIN-935-1-8BB0
现行有效
DIN 935-1-2013

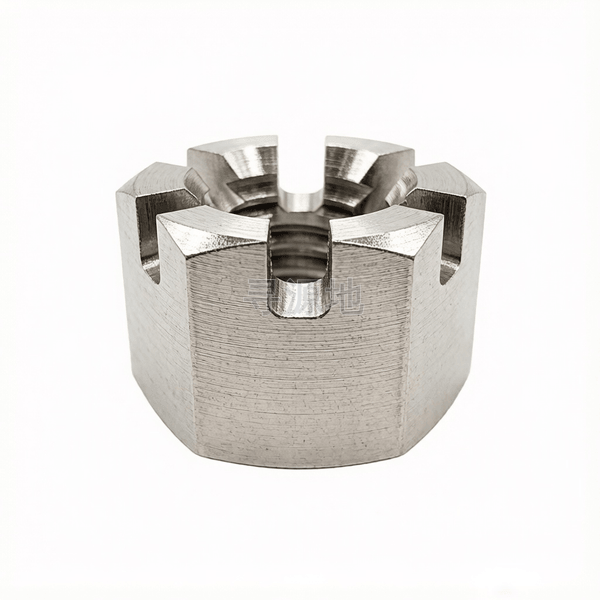

六角开槽螺母(大对边)
Hexagon slotted and castle nuts(big on edge)
| 国标 GB | 国际 ISO | 德标 DIN |
|---|---|---|
| GB/T 6178 | ISO 7035 | DIN 935-1-2013 |
螺纹尺寸 d | M10 | |
|---|---|---|
| P | 螺距 | — |
| s | 对边宽度 最大值 | 17 |
| s | 对边宽度 最小值 | 16.73 |
| e | 对角宽 最小值 | 18.9 |
| k | 头部厚度 最大值 | 12 |
| k | 头部厚度 最小值 | 11.57 |
| n | max | 3.05 |
| n | min | 2.5 |
| w | max | 8 |
| w | min | 7.64 |
该标准（DIN 935-1-2013）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：
产品等级A级 / B级
推荐性能等级8级; 10级
表面处理规范发黑;电镀蓝白锌;热浸镀锌;达克罗
主要适配材质碳钢 / 不锈钢 / 合金钢
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
配合螺栓穿孔插入开口销进行刚性防松，重型卡车轮毂轴承、起重吊钩回转轴锁死
生产制造工艺与质量控制
产品等级（精度）：A级 / B级
常用材料与性能等级：8级; 10级
对应国际/德标：GB/T 6178; DIN 935; ISO 7035
推荐表面防腐：发黑;电镀蓝白锌;热浸镀锌;达克罗
全流程工序步骤：
盘条拔丝 → 冷镦下料成型螺母坯 → 冲孔 → 高精铣槽机铣开槽口 → 内螺纹攻丝 → 调质热处理 → 表面防腐处理 → 清洗包装
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
