德标平台标准档案编号：BJT-DIN-931-2-FAA4
已被 DIN 931-2-2009 替代
替代新版：DIN 931-2-2009→
DIN 931-2-1987

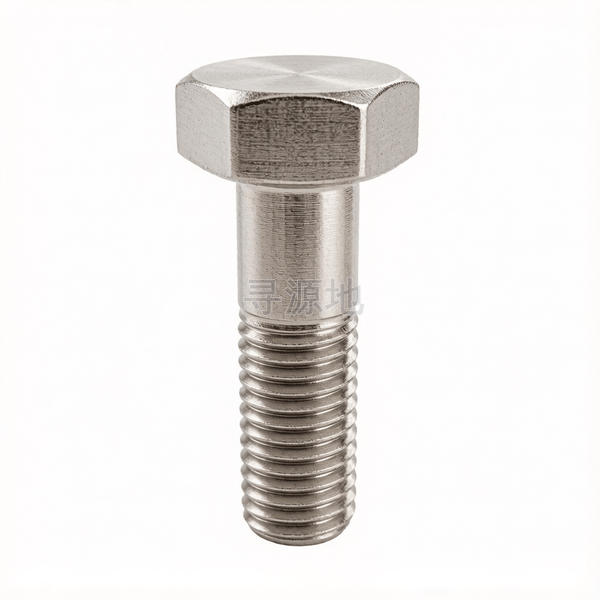

六角头螺栓
Hexagon head bolts
本标准已废止，现行替代版本为：DIN 931-2-2009
前往新版标准→
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 5782 | ISO 4014 | DIN 931-2-1987 | ASME B18.2.1 |
螺纹尺寸 d | M42 | M45 | M48 | M52 | M56 | M60 | M64 | M68 | M72 | M76 | M80 | M90 | M100 | M110 | M125 | M140 | M160 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 4.5 | 4.5 | 5 | 5 | 5.5 | 5.5 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | — |
| s | 对边宽度 最大值 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 | 105 | 110 | 115 | 130 | 145 | 155 | 180 | 200 | 230 |
| s | 对边宽度 最小值 | 63.1 | 68.1 | 73.1 | 78.1 | 82.8 | 87.8 | 92.8 | 97.8 | 102.8 | 107.8 | 112.8 | 127.5 | 142.5 | 152.5 | 177.5 | 195.4 | 225.4 |
| e | 对角宽 最小值 | 71.3 | 76.95 | 82.6 | 88.25 | 93.56 | 99.21 | 104.86 | 110.51 | 116.16 | 121.81 | 127.46 | 144.08 | 161.02 | 172.32 | 200.57 | 220.8 | 254.7 |
| k | 头部厚度 最大值 | 26.42 | 28.42 | 30.42 | 33.5 | 35.5 | 38.5 | 40.5 | 43.5 | 45.5 | 48.5 | 50.5 | 57.6 | 63.6 | 69.6 | 79.6 | 88.7 | 100.7 |
| k | 头部厚度 最小值 | 25.58 | 27.58 | 29.58 | 32.5 | 34.5 | 37.5 | 39.5 | 42.5 | 44.5 | 47.5 | 49.5 | 56.4 | 62.4 | 68.4 | 78.4 | 87.3 | 99.3 |
| r | 过渡圆角 最小值 | 1.2 | 1.2 | 1.6 | 1.6 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 |
| da | 过渡圆径 最大值 | 45.6 | 48.6 | 52.6 | 56.6 | 63 | 67 | 71 | 75 | 79 | 83 | 87 | 97 | 107 | 117 | 132 | 147 | 167 |
| ds | max | 42 | 45 | 48 | 52 | 56 | 60 | 64 | 68 | 72 | 76 | 88 | 90 | 100 | 110 | 125 | 140 | 160 |
| ds | min | 41.61 | 44.38 | 47.38 | 51.26 | 55.26 | 59.26 | 63.26 | 67.26 | 71.26 | 75.26 | 79.26 | 89.13 | 99.13 | 109.13 | 124 | 139 | 159 |
| 材料 | 钢 | 不锈钢 | 有色金属 | |
|---|---|---|---|---|
| 通用技术条件 | GB/T 16938 | |||
| 螺纹 | 公差 | 6g | ||
| 标准 | GB/T 193、GB/T 9145 | |||
| 机械性能 | 等级 | d < 3 mm: 按协议； 3 mm ≤ d ≤ 39 mm: 5.6、8.8、10.9； 3 mm ≤ d ≤ 16 mm: 9.8； d > 39 mm: 按协议 | d ≤ 24 mm: A2-70、A4-70； 24 mm < d ≤ 39 mm: A2-50、A4-50； d > 39 mm: 按协议 | CU2、CU3、AL4 |
| 标准 | 3 mm ≤ d ≤ 39 mm: GB/T 3098.1； d < 3 mm 和 d > 39 mm: 按协议 | d ≤ 39 mm: GB/T 3098.6； d > 39 mm: 按协议 | GB/T 3098.10 | |
| 公差 | 产品等级 | d ≤ 24 mm 和 L ≤ 10 d 或 L ≤ 150 mm (按较小值): A； d > 24 mm 或 L > 10 d 或 L > 150 mm (按较小值): B | ||
| 标准 | GB/T 3103.1 | |||
| 表面缺陷 | GB/T 5779.1 | - | - | |
| 表面处理 | - | 不经处理； 电镀技术要求按 GB/T 5267.1； 非电解锌片涂层技术要求按 GB/T 5267.2； 热浸镀锌层技术要求按 GB/T 5267.3 | 简单处理； 钝化处理技术要求按 GB/T 5267.4 | 简单处理； 电镀技术要求按 GB/T 5267.1 |
| - | 如需其他技术要求或表面处理，应由供需协议 | |||
| 验收及包装 | GB/T 90.1、GB/T 90.2 | |||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/装备制造
核心连接场景：机械设备装配、管道法兰、钢结构、汽车、船舶等各行业连接
主要功能用途：与螺母配合，通过螺纹夹紧力将两个或多个被连接件紧固为一体
典型应用节点：
重型塔吊立柱连接、承受横向大剪切力的设备骨架、桥梁与矿山机械承载节点
生产制造工艺与质量控制
产品等级（精度）：A级 / B级 (6g 精密级)
常用材料与性能等级：8.8; 10.9; 12.9; 4.8
对应国际/德标：GB/T 5782; DIN 931; ISO 4014; ASME B18.2.1
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油
全流程工序步骤：
圆钢/合金盘圆退火 → 酸洗拉拔 → 冷镦缩径拔杆打六角头 → 切角修边 → 精密滚丝成型局部螺纹 → 保护气氛淬火回火调质 → 表面处理(镀锌/热浸锌/达克罗) → 除氢 → 磁粉探伤抽检 → 木箱/纸箱包装
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
