德标平台标准档案编号：BJT-DIN-931-1-A939
现行有效
DIN 931-1-1987

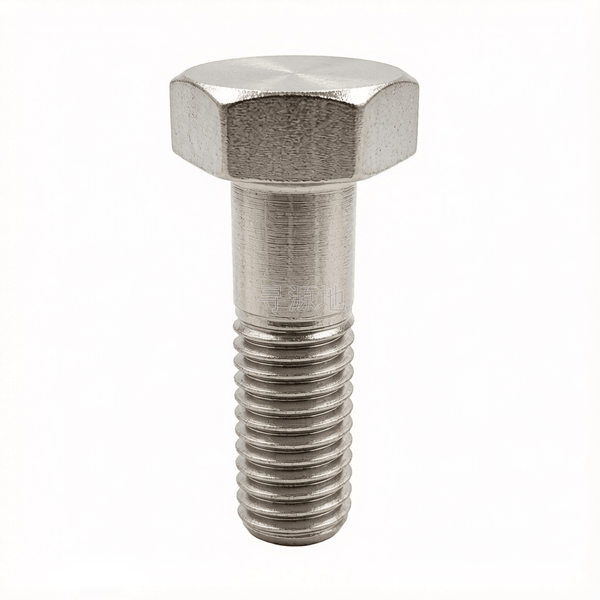

六角头螺栓
Hexagon head bolts
| 国标 GB | 国际 ISO | 德标 DIN | 美标 ASME/ANSI |
|---|---|---|---|
| GB/T 5782 | ISO 4014 | DIN 931-1-1987 | ASME B18.2.1 |
螺纹尺寸 d | M1.6 | M2 | M2.5 | M3 | M3.5 | M4 | M5 | M6 | M7 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 | M33 | M36 | M39 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 螺距 | 0.35 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3.5 | 3.5 | 4 | 4 |
| s | 对边宽度 最大值 | 3.2 | 4 | 5 | 5.5 | 6 | 7 | 8 | 10 | 11 | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 46 | 50 | 55 | 60 |
| s | 对边宽度 最小值 | 3.02 | 3.82 | 4.82 | 5.32 | 5.82 | 6.78 | 7.78 | 9.78 | 10.73 | 12.73 | 16.73 | 18.67 | 21.67 | 23.67 | 26.67 | 29.67 | 31.61 | 35.38 | 40 | 45 | 49 | 53.8 | 58.8 |
| e | 对角宽 最小值 | 3.41 | 4.32 | 5.45 | 6.01 | 6.58 | 7.66 | 8.79 | 11.05 | 12.12 | 14.38 | 18.9 | 21.1 | 24.49 | 26.75 | 30.14 | 33.53 | 35.72 | 39.98 | 45.2 | 50.85 | 55.37 | 60.79 | 66.44 |
| k | 头部厚度 最大值 | 1.22 | 1.52 | 1.82 | 2.12 | 2.52 | 2.92 | 3.65 | 4.15 | 4.95 | 5.45 | 6.58 | 7.68 | 8.98 | 10.18 | 11.72 | 12.72 | 14.22 | 15.22 | 17.35 | 19.12 | 21.42 | 22.92 | 25.42 |
| k | 头部厚度 最小值 | 0.98 | 1.28 | 1.58 | 1.88 | 2.28 | 2.68 | 3.35 | 3.85 | 4.65 | 5.15 | 6.22 | 7.32 | 8.62 | 9.82 | 11.28 | 12.28 | 13.78 | 14.78 | 16.65 | 18.28 | 20.58 | 22.08 | 24.58 |
| r | 过渡圆角 最小值 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.25 | 0.25 | 0.4 | 0.4 | 0.6 | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 | 1 | 1 | 1 | 1 | 1 |
| da | 过渡圆径 最大值 | 2 | 2.6 | 3.1 | 3.6 | 4.1 | 4.7 | 5.7 | 6.8 | 7.8 | 9.2 | 11.2 | 13.7 | 15.7 | 17.7 | 20.2 | 22.4 | 24.4 | 26.4 | 30.4 | 33.4 | 36.4 | 39.4 | 42.4 |
| ds | max | 1.6 | 2 | 2.5 | 3 | 3.5 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 |
| ds | min | 1.46 | 1.86 | 2.36 | 2.86 | 3.32 | 3.82 | 4.82 | 5.82 | 6.78 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 17.73 | 19.67 | 21.67 | 23.67 | 26.48 | 29.48 | 32.38 | 35.38 | 38.38 |
DIN 931-1-1987 国家标准规范技术条件与参数矩阵
| 材料 | 钢 | 不锈钢 | 有色金属 | |
通用技术条件 |
| |||
螺纹 | 公差 |
| ||
标准 |
| |||
机械性能 | 等级 |
|
|
|
标准 |
|
|
| |
公差 | 产品等级 |
| ||
标准 |
| |||
表面处理 | 不经处理 8.8级：涂黑（加热或化学） | 不经处理 | ||
| ||||
表面粗糙度 |
| |||
表面缺陷 |
| |||
验收及包装 |
| |||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：通用机械/装备制造
核心连接场景：机械设备装配、管道法兰、钢结构、汽车、船舶等各行业连接
主要功能用途：与螺母配合，通过螺纹夹紧力将两个或多个被连接件紧固为一体
典型应用节点：
重型塔吊立柱连接、承受横向大剪切力的设备骨架、桥梁与矿山机械承载节点
生产制造工艺与质量控制
产品等级（精度）：A级 / B级 (6g 精密级)
常用材料与性能等级：8.8; 10.9; 12.9; 4.8
对应国际/德标：GB/T 5782; DIN 931; ISO 4014; ASME B18.2.1
推荐表面防腐：镀蓝白锌;镀彩锌;热浸镀锌;达克罗;发黑浸油
全流程工序步骤：
圆钢/合金盘圆退火 → 酸洗拉拔 → 冷镦缩径拔杆打六角头 → 切角修边 → 精密滚丝成型局部螺纹 → 保护气氛淬火回火调质 → 表面处理(镀锌/热浸锌/达克罗) → 除氢 → 磁粉探伤抽检 → 木箱/纸箱包装
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
