德标平台标准档案编号：BJT-DIN-929-5674
现行有效
DIN 929-2013

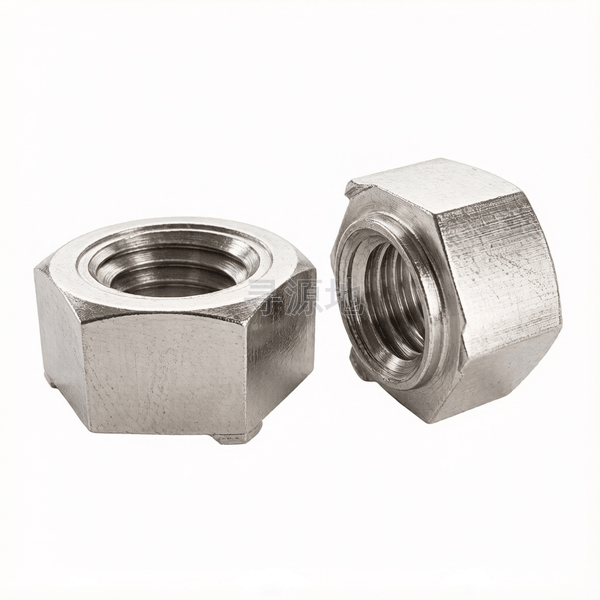

统一螺纹六角焊接螺母(大对边)
Inch big hexagon weld nuts(big on edge)
| 国标 GB | 德标 DIN |
|---|---|
| GB/T 13681 | DIN 929-2013 |
螺纹尺寸 d | 7/16 | |
|---|---|---|
| P | 螺距 | 14 |
| h | max | 0.055 |
| h | min | 0.047 |
| h | max | 0.39 |
| h | min | 0.376 |
| s | 对边宽度 最大值 | 0.741 |
| s | 对边宽度 最小值 | 0.728 |
| e | 对角宽 最小值 | 0.815 |
| d1 | max | 0.525 |
| d1 | min | 0.52 |
| h1 | max | 0.031 |
| h1 | min | 0.023 |
DIN 929-2013 国家标准规范技术条件与参数矩阵
材料 |
| |
通用技术条件 |
| |
螺纹 | 公差 |
|
标准 |
| |
机械性能 | 标准 |
|
公差 | 产品等级 |
|
标准 |
| |
表面处理 |
| |
验收及包装 |
| |
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
汽车白车身钣金电阻点焊预埋螺母、机箱机柜内部隐藏式螺纹连接点预制
生产制造工艺与质量控制
产品等级（精度）：焊接专用级
常用材料与性能等级：可焊低碳钢 (04级, 抗拉强度适中)
对应国际/德标：GB/T 13681; DIN 928 (四角); DIN 929 (六角)
推荐表面防腐：本色酸洗无油/微浸防锈油;微镀铜(禁止重度电镀以防焊穿炸孔)
全流程工序步骤：
焊接专用低碳优质线材 → 冷拔 → 多工位冷镦成型外六角/四角带焊接凸点坯 → 冲孔 → 自动攻丝 → 微酸洗去油处理 → 表面微涂挥发性防锈油(保证可焊性) → 密封装袋入库
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
