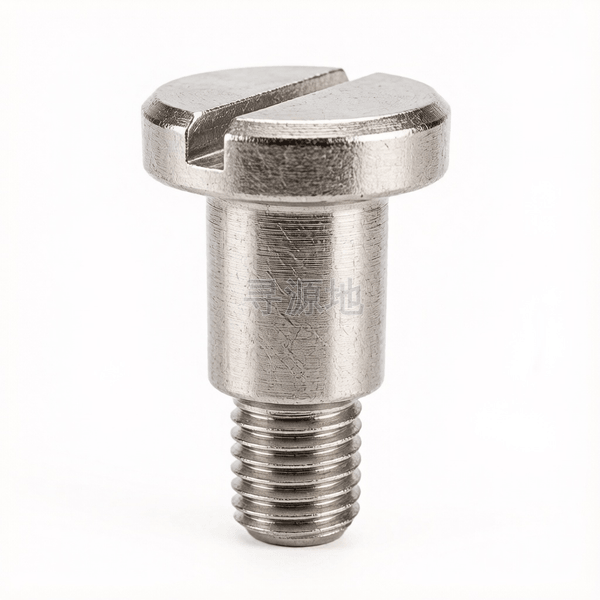

DIN 923-1986

开槽圆柱头台阶螺钉

Slotted cheese head screws with shoulder

本标准已废止，现行替代版本为：DIN 923-2024

国标 GB	国际 ISO	德标 DIN	美标 ASME/ANSI
GB/T 818	ISO 7045	DIN 923-1986	ASME B18.6.3

螺纹尺寸 d		M1.4	M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M8	M10
P	螺距	0.3	0.35	0.4	0.45	0.5	0.6	0.7	0.8	1	1.25	1.5
k	头部厚度最大值	1.02	1.12	1.32	1.62	1.92	2.12	2.52	2.82	3.25	3.95	4.75
k	头部厚度最小值	0.78	0.88	1.08	1.38	1.68	1.88	2.28	2.58	2.95	3.65	4.45
dk	头部外径最大值	3.5	4	4.5	6	7	7.5	8.5	11	13	16	20
dk	头部外径最小值	3.32	3.82	4.32	5.82	6.78	7.28	8.28	10.73	12.73	15.73	19.67
r	过渡圆角最大值	0.1	0.1	0.1	0.1	0.1	0.1	0.2	0.2	0.25	0.4	0.4
t	max	0.6	0.7	0.8	0.95	1.15	1.3	1.5	1.6	1.9	2.4	2.8
t	min	0.45	0.5	0.6	0.75	0.9	1	1.2	1.3	1.5	1.9	2.3
ds	max	2	2.5	2.8	3.5	4	4.5	5.5	7	8	10	13
ds	min	1.975	2.475	2.775	3.47	3.97	4.47	5.47	6.964	7.964	9.964	12.957
n	max	0.5	0.6	0.7	0.8	1	1	1.2	1.51	1.91	2.31	2.81
n	min	0.36	0.46	0.56	0.66	0.86	0.86	1.06	1.26	1.66	2.06	2.56

该标准（DIN 923-1986）暂无直接嵌套的原生规范矩阵表。以下为本标准已归档的核心技术要求：

产品等级A级 (6g 精密级)

推荐性能等级4.8; 8.8; A2-70; 黄铜

表面处理规范镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化

主要适配材质碳钢 / 不锈钢 / 合金钢

应用热度指数：80

所属工业领域：通用机械/电子

核心连接场景：机械零件紧固、电器装配、仪器仪表、家具连接

主要功能用途：旋入预制螺纹孔或与螺母配合，实现零件间的可拆卸紧固连接

典型应用节点：

家用电器内部构件连接、配电箱元器件螺栓固定、仪表仪器小五金紧固

产品等级（精度）：A级 (6g 精密级)

常用材料与性能等级：4.8; 8.8; A2-70; 黄铜

对应国际/德标：DIN 7985; ISO 7045; ASME B18.6.3; GB/T 818

推荐表面防腐：镀蓝白锌;镀彩锌;镀镍;仿金镀铬;本色钝化

全流程工序步骤：

碳钢/不锈钢线材 → 冷拔精密抽线 → 高速冷镦打头冲槽 → 高速搓丝成型螺纹 → 清洗脱脂 → 调质热处理(8.8级) → 表面滚镀钝化封孔 → 烘干 → 筛选装箱

暂无直接排产本标准的公开实体工厂

全国对口特色产业集群汇聚海量模具与冷镦机台能力，您可以直接发布针对本标准的采购需求，由源头工厂自主响应报价。

工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
