德标平台标准档案编号：BJT-DIN-917-BA37
已被 DIN 917-2021 替代
替代新版：DIN 917-2021→
DIN 917-2015

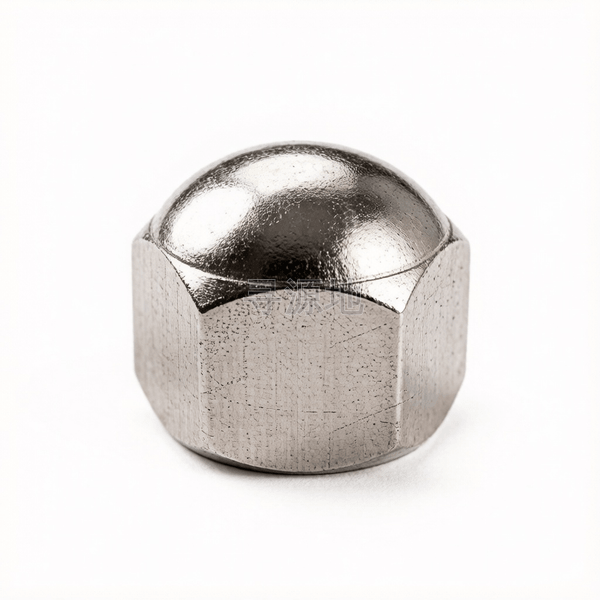

低型六角盖形螺母(d≤10mm)
Hexagon cap nuts,low type(d≤10mm)
本标准已废止，现行替代版本为：DIN 917-2021
前往新版标准→
| 国标 GB | 德标 DIN |
|---|---|
| GB/T 923 | DIN 917-2015 |
螺纹尺寸 d | M4 | M5 | M6 | M8 | M10 | |
|---|---|---|---|---|---|---|
| P | 螺距 | 0.7 | 0.8 | 1 | — | — |
| h | max | 5.5 | 7 | 9 | 12 | 14 |
| h | min | 5.2 | 6.64 | 8.64 | 11.57 | 13.57 |
| s | 对边宽度 最大值 | 7 | 8 | 10 | 13 | 16 |
| s | 对边宽度 最小值 | 6.78 | 7.78 | 9.78 | 12.73 | 15.73 |
| e | 对角宽 最小值 | 7.66 | 8.79 | 11.05 | 14.38 | 17.77 |
| t | max | 4.64 | 5.44 | 7.29 | 9.79 | 11.35 |
| t | min | 4.16 | 4.96 | 6.71 | 9.21 | 10.65 |
DIN 917-2015 国家标准规范技术条件与参数矩阵
| 钢 | 不锈钢 | 有色金属 | ||
通用技术条件 |
| |||
螺纹 | 公差 |
| ||
标准 |
| |||
机械性能 | 等级 |
|
| |
标准 |
|
| ||
公差 | 产品等级 |
| ||
标准 |
| |||
表面处理 |
|
|
| |
| 如需其他表面处理，应由供需双方协议 | ||||
表面粗糙度 |
| |||
表面缺陷 |
|
| ||
验收及包装 |
| |||
| 1) 材料，如CU3，由制造商选择 | ||||
工程应用场景与制造工艺画像
行业工况与连接用途
所属工业领域：紧固件配套
核心连接场景：与螺栓/螺柱配合实现可拆卸连接，广泛用于各行业装配
主要功能用途：与外螺纹件配合，通过螺纹啮合产生轴向夹紧力，实现被连接件的紧固
典型应用节点：
自行车/摩托车外露轮轴防护装饰、机械外露螺栓防碰伤人员、防水防尘密封节点
生产制造工艺与质量控制
产品等级（精度）：A级 (精密成型级)
常用材料与性能等级：6级; 8级; 304不锈钢; 黄铜
对应国际/德标：GB/T 923; DIN 1587; DIN 917
推荐表面防腐：表面镀铬抛光;镀镍;镀白锌;镜面电解抛光
全流程工序步骤：
碳钢线材退火 → 冷拔拔丝 → 多工位成型六角下料打盲孔 → 车修半球罩顶(或盖帽焊接) → 盲孔攻丝 → 震动抛光去毛刺 → 表面多层电镀光亮镍铬 → 清洗烘干 → 防磕碰盒装
具备本标准生产与现货能力的源头企业推荐
工程数据声明：上述参数摘录自紧固件相关行业标准文献，用于前期设计选型与通用公差参考。精密装配、特种防腐或大宗采办时，请以官方正版最新标准文件为准。
